Cântar rutier FORTI

METAL-BETON
HEAVY DUTY

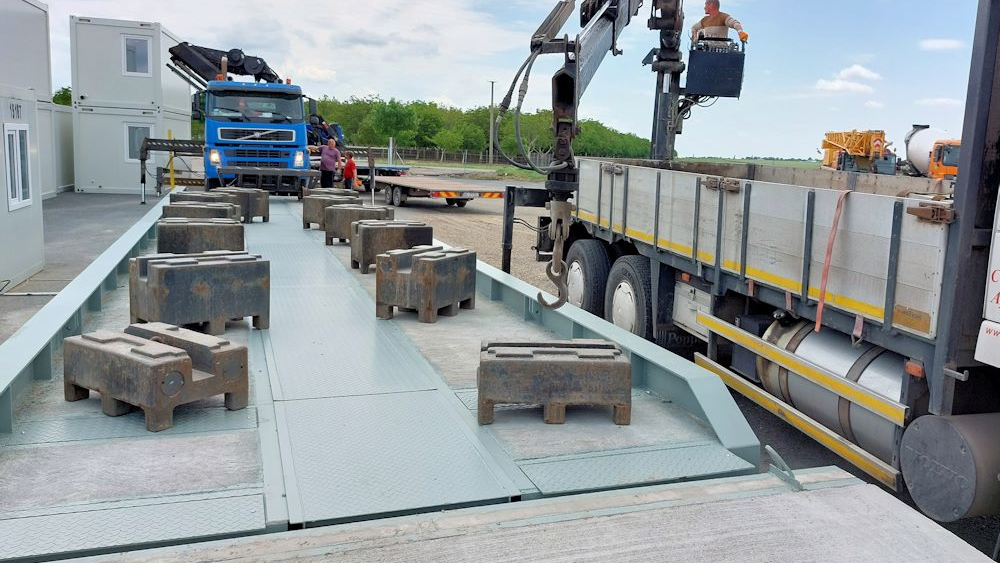

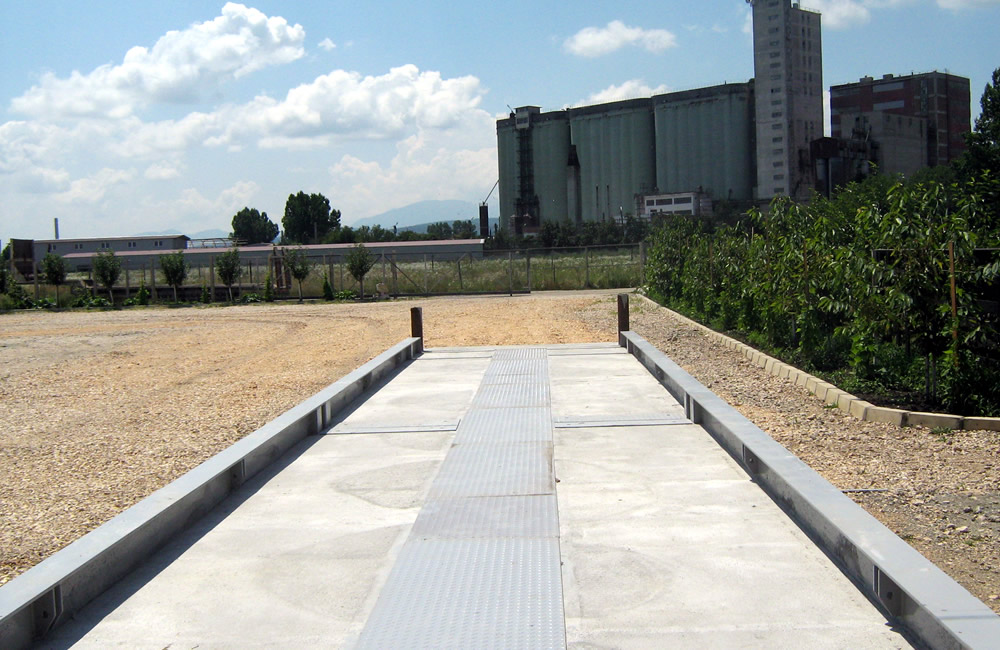

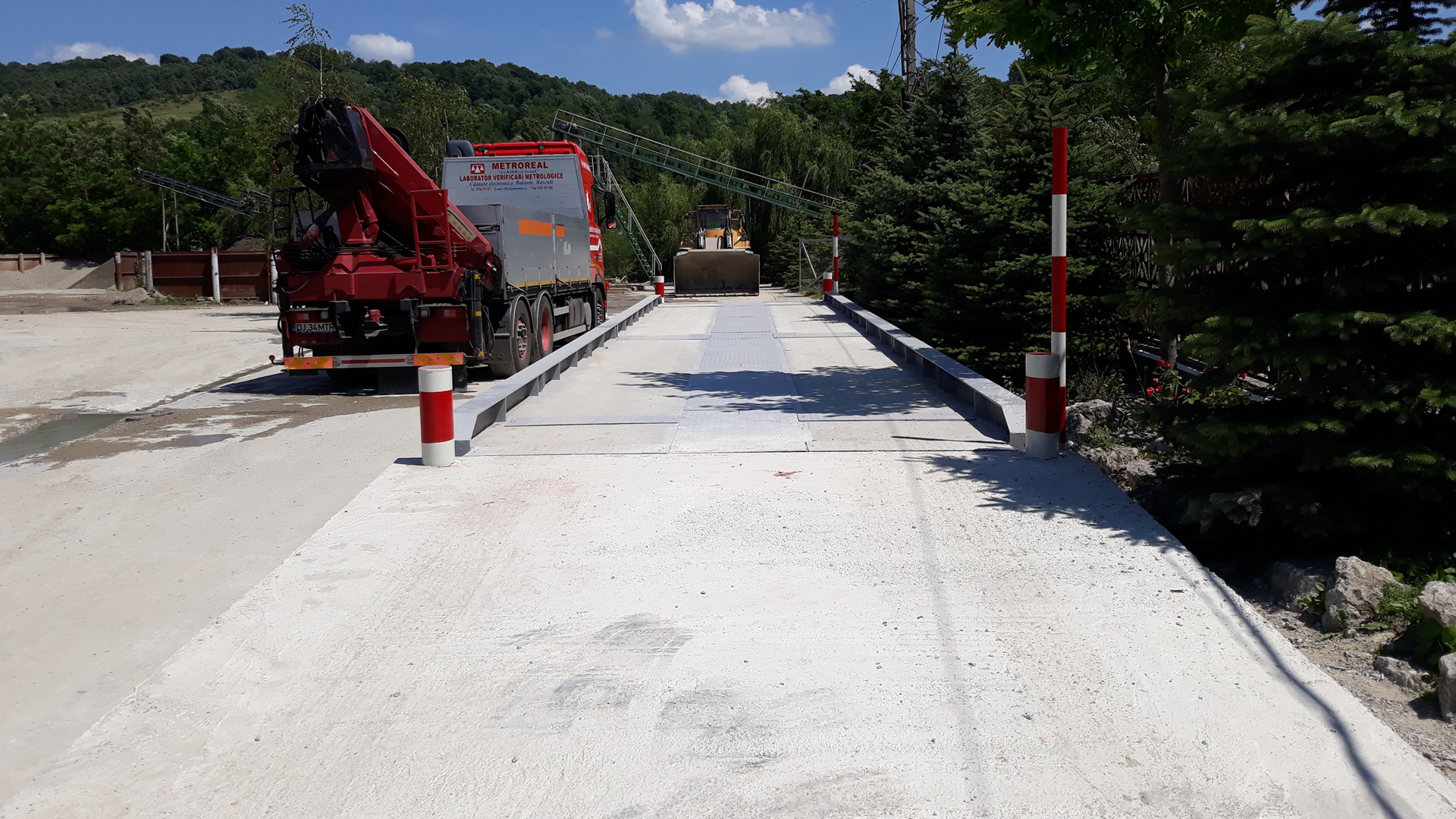

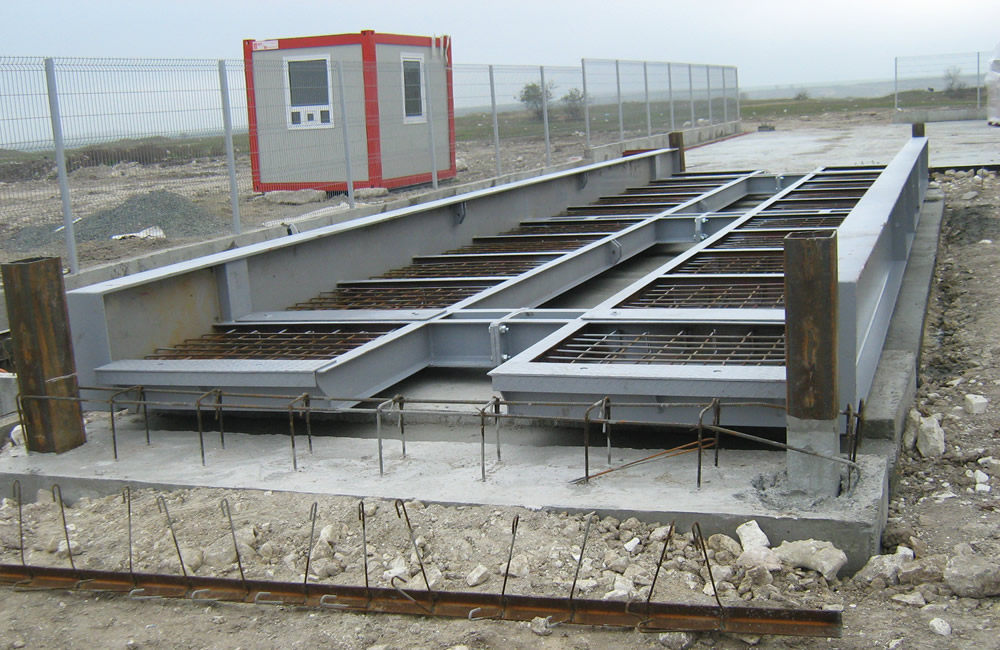

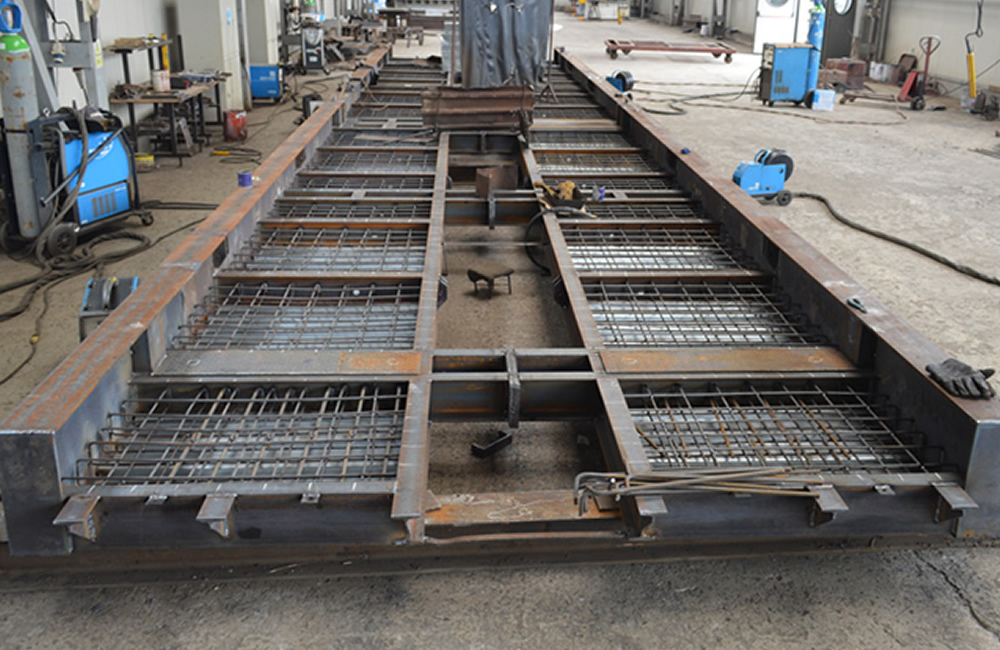

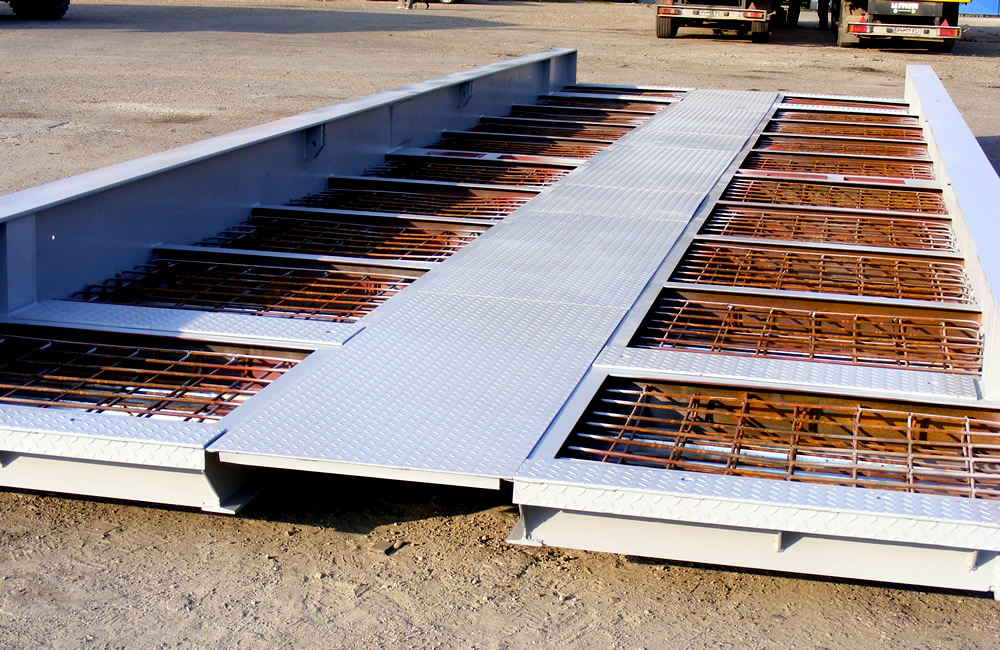

Structură sudată cu grinzi laterale înalte, flanșată longitudinal și transversal. Cale de rulare armată cu cofraj din tablă pentru turnare beton tip C45/55 (în conformitate cu DIN 1045) on-site. Înăltime platformă 24cm. Capace necarosabile pe mijloc.

4 module
6 celule de cântărire

*Optional: 9, 10, 12, 14, 20, 22, 24m / Lătimea activă standard: 3m

  • Combină rigiditatea și supletea constructiei metalice cu durabilitatea betonului; H=24cm;
  • Grinzi laterale înalte;
  • Model “de top”;

LUNGIME 16m 18m
PLATFORMĂ METAL-BETON
CAPACITATE [t] 60 60
CLC [k] 75 75
SĂGEATĂ F [mm] 1:1000 1:1000
INĂLTIME H [cm] 24 24
CONSUMURI 16m 18m
METAL [t] 7,6 8,6
BETON PREFABRICAT [mc] - -
BETON TURNAT ON-SITE [mc] 6,5 7,0

STRUCTURĂ

CLC
Concentrated Load Capacity
75K
SF
Factor de sigurantă (Safety Factor)
≥2
FEA
FEA (Finite Element Analysis)
f
Săgeata platformei sub sarcina maximă
1:1000
H
Înăltimea platformei
24cm
Structura de rezistentă este considerată cea mai bună structură suport de grinzi “I” (extended steel I-beams), design recomandat ca fiind “the best practice” de cele mai competente autorităti internationale în domeniile transporturilor și a constructiilor de drumuri și poduri (cântarul rutier fiind asimilat cu o structură-pod). De asemenea, design-ul platformei FLINTAB exclude spatii închise în care umiditatea excesivă poate initia procese de coroziune dinăuntru spre exterior.
Înăltimea deck-ului este de numai 24cm și garda la sol de maxim 10cm. Structura metalică este cu cel putin 20% mai grea decât a oricărui alt cântar competitor, cu efect direct asupra unei săgeti real măsurate mai bună de 1:1000. Orice altă structură suport, folosită de multi alti producători, pentru diminuarea cantitătii de metal a platformei, implicit a pretului, conduce imediat la două efecte negative:
  • O înăltime mare a deck-ului (aproape dublă!) cu efect direct asupra lungimii mari a rampelor: costuri mari de constructie / volum mare de beton și risipă de spatiu;
  • Indirect, lipsa grinzilor înalte laterale, care asigură o protectie totală împotriva derapării camionului în lateral de la o înăltime de aproximativ 50cm.

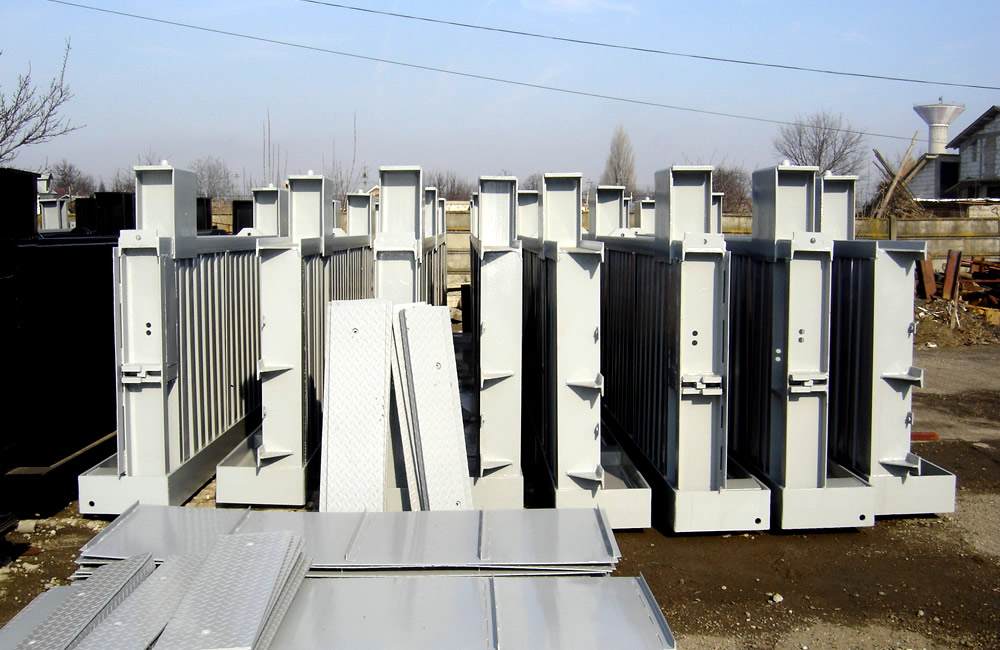

DESIGN MODULAR

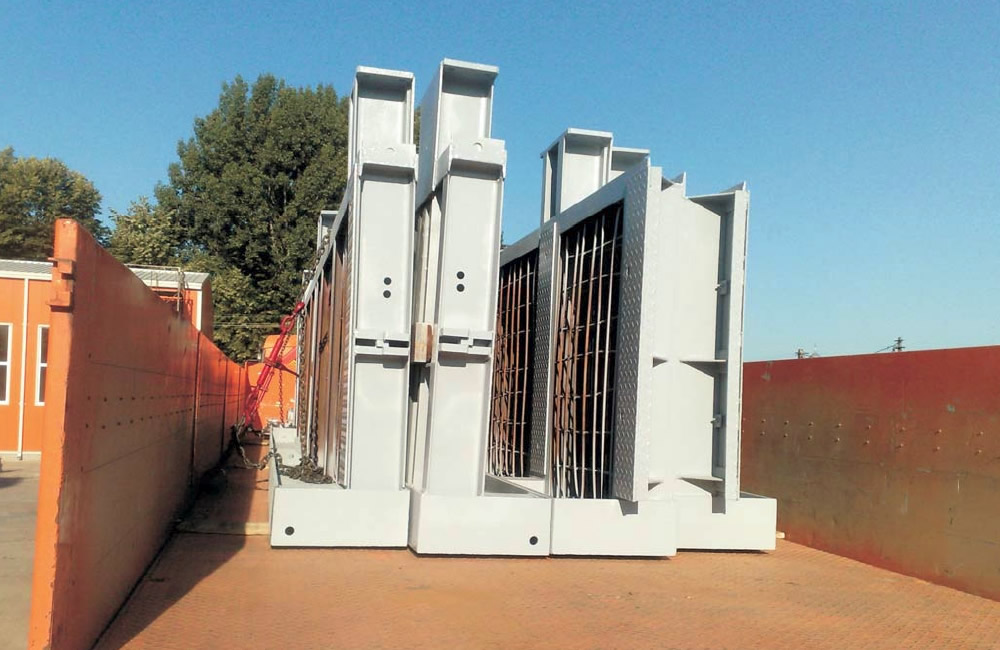

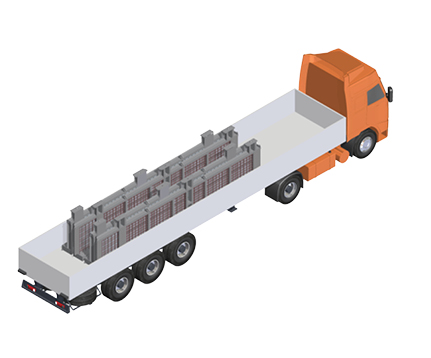

TRANSPORT GABARITIC
GREUTATE PLATFORMĂ:
16m: 7,6t
18m: 8,6t

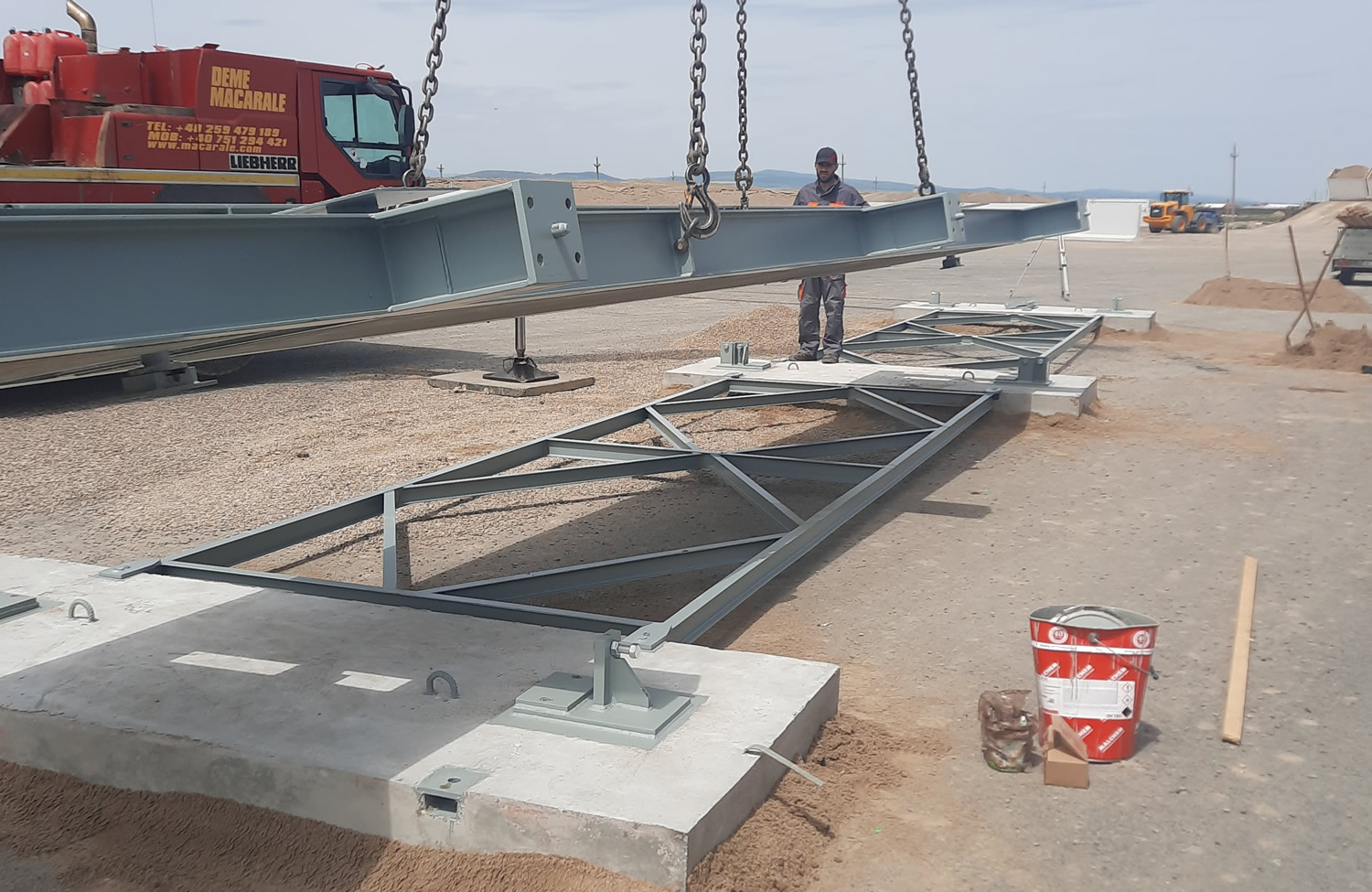

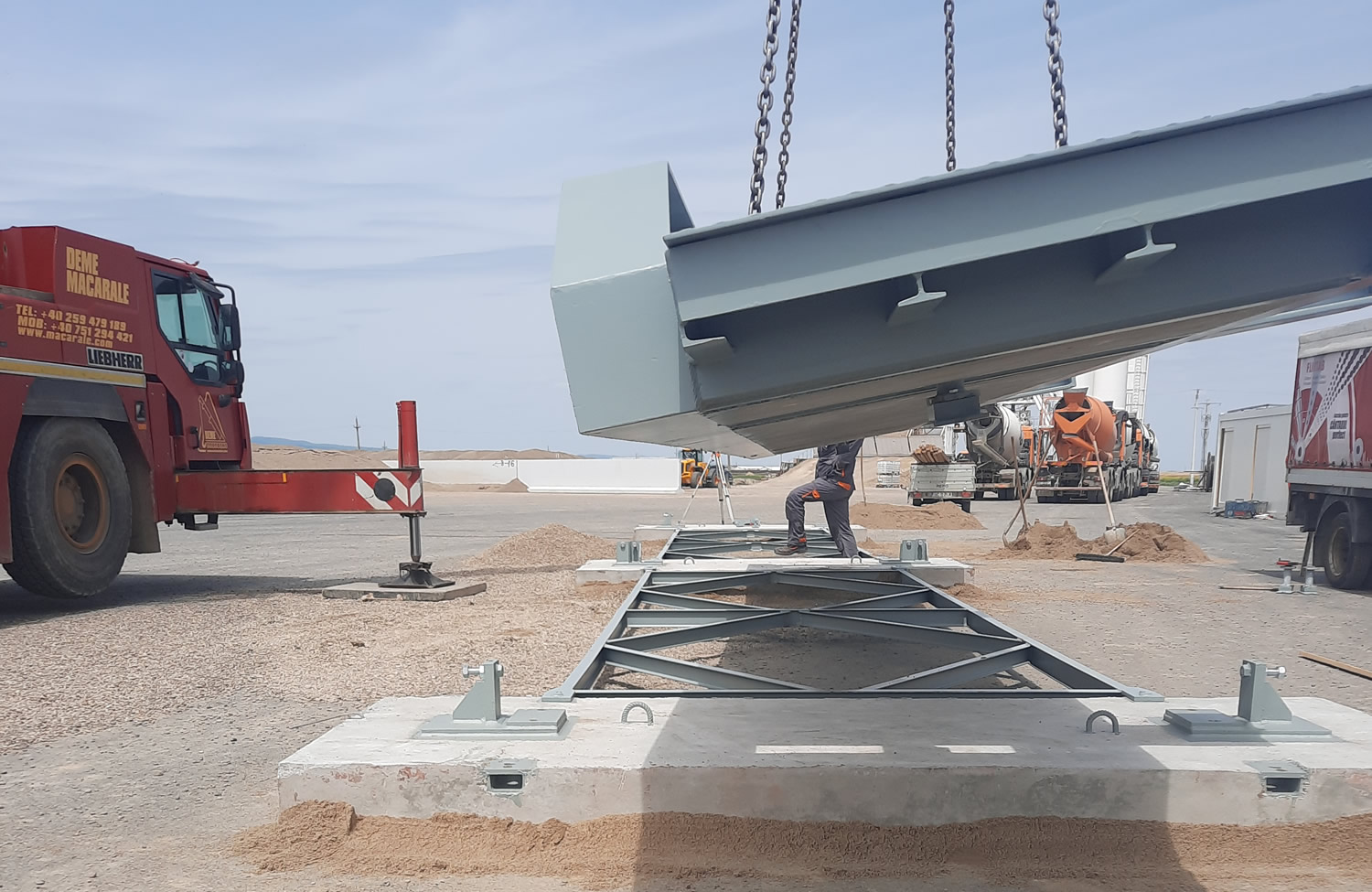

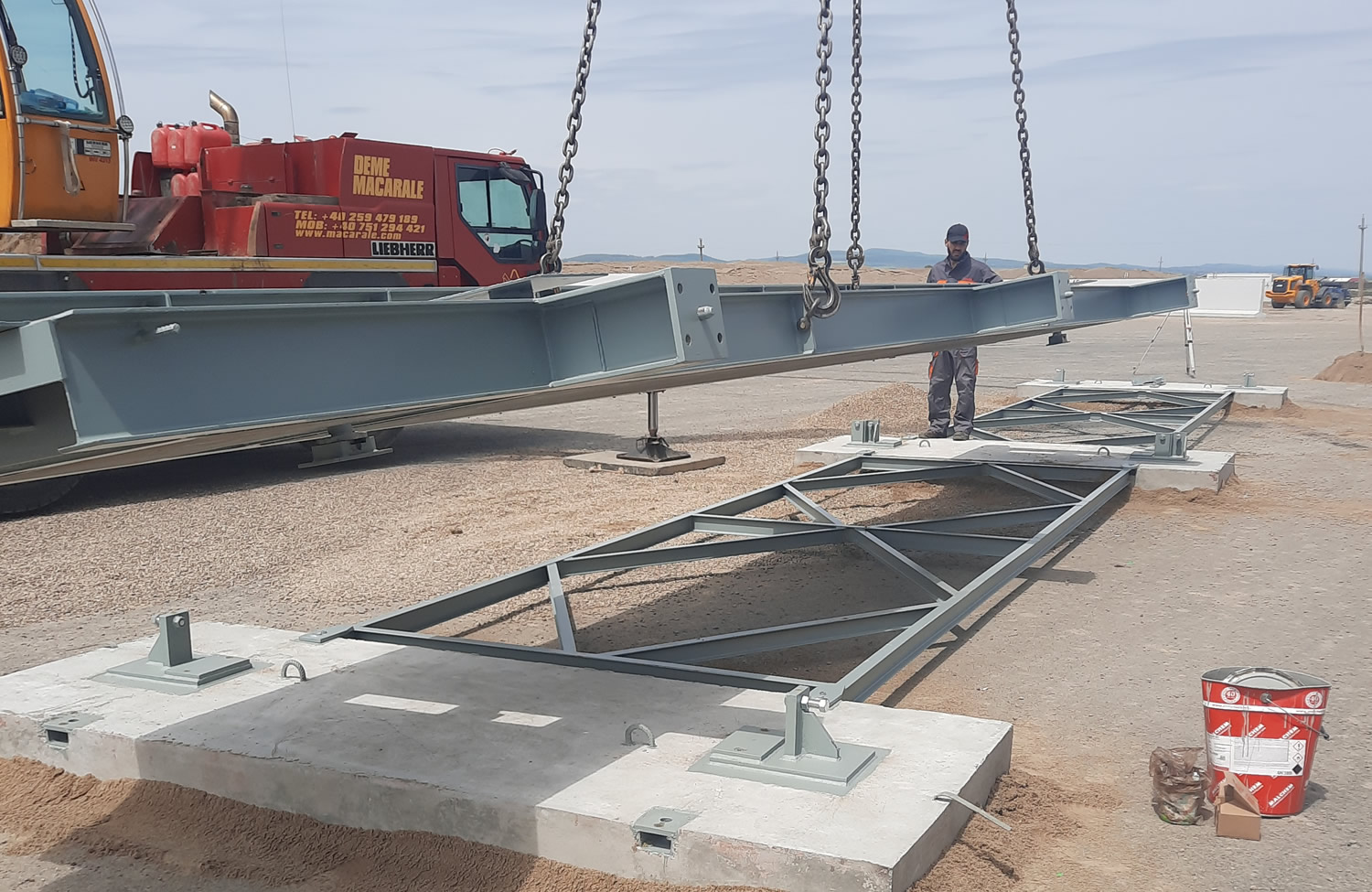

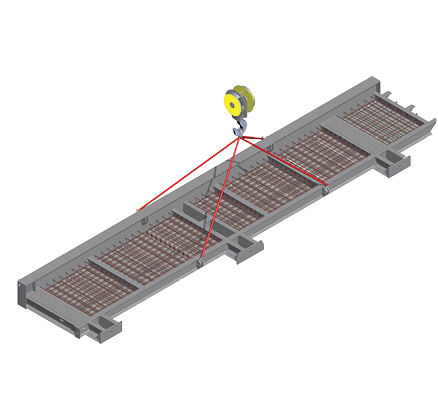

INSTALARE RAPIDĂ ON-SITE
GREUTATE MODUL:
16m: 1,9t 18m: 2,2t

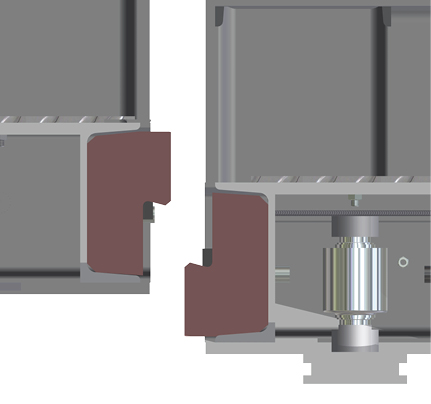

PRINCIPIU DE CONECTARE ÎNTRE MODULE

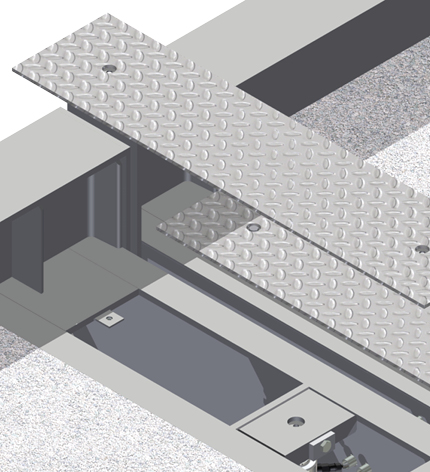

ACCES DE DEASUPRA PLATFORMEI

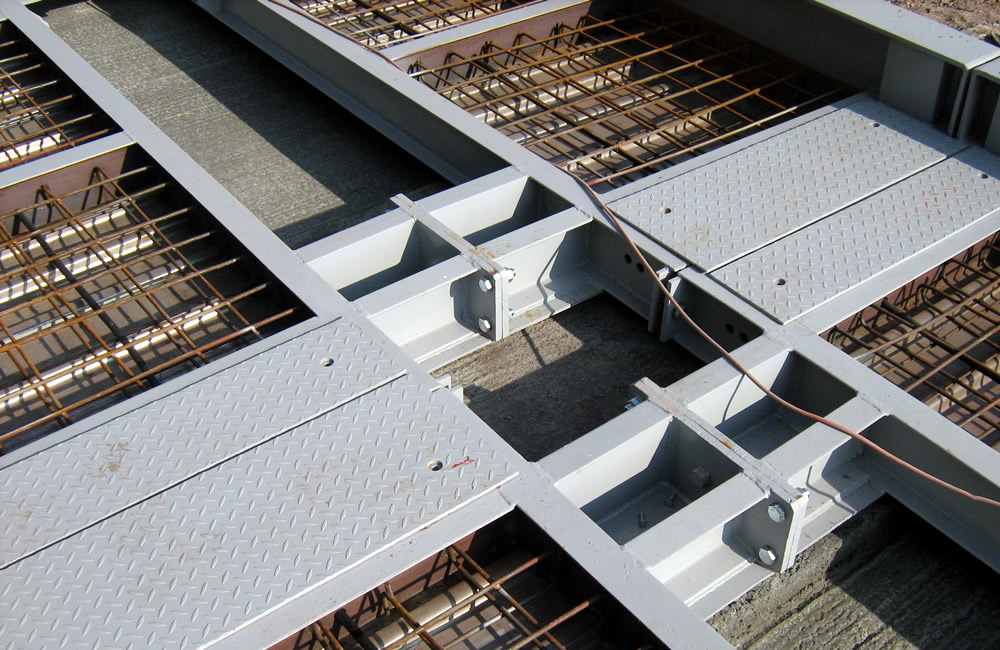

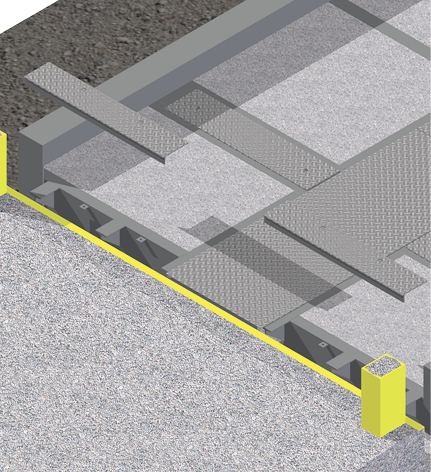

CAPACE PENTRU CURĂTARE

PROTECTIE

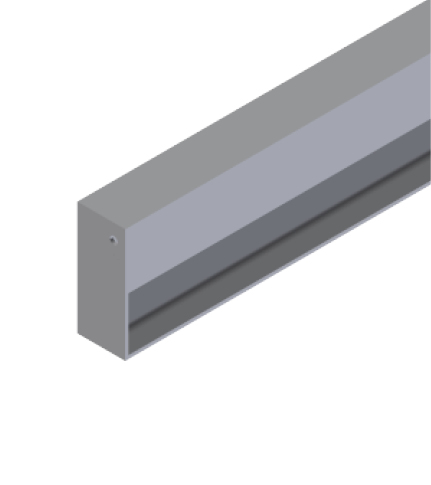

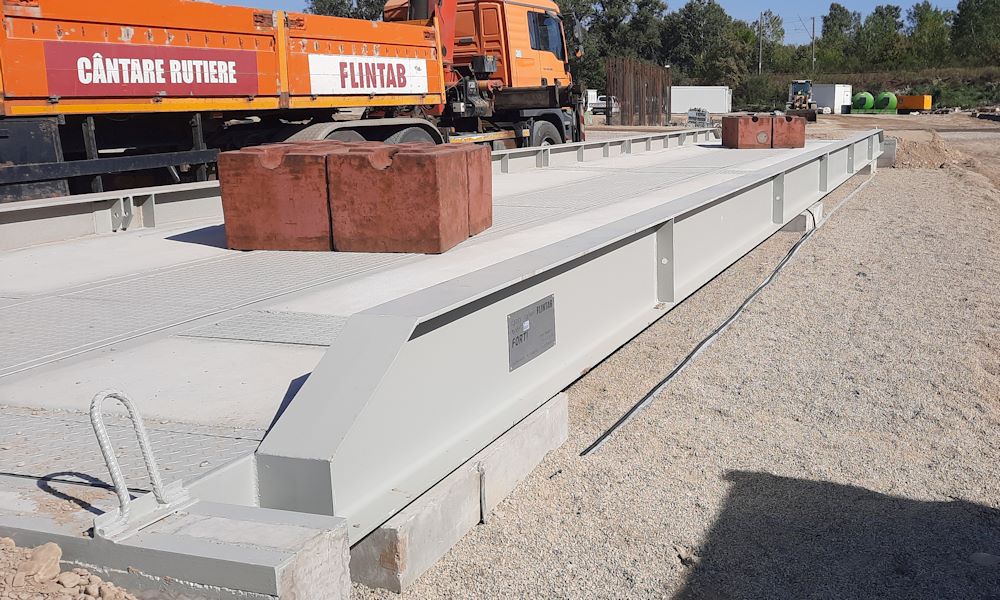

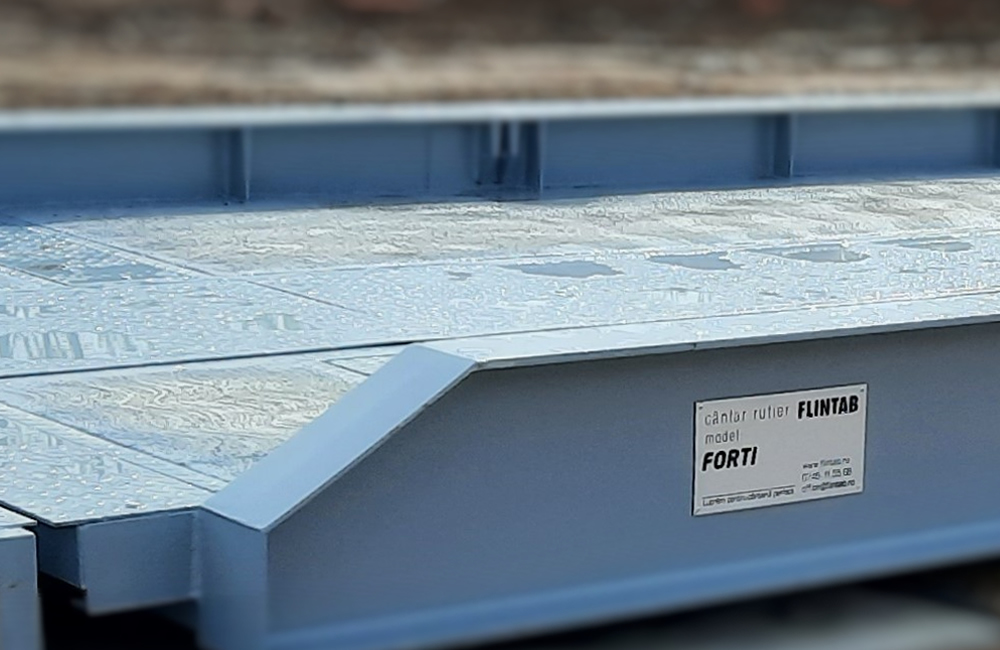

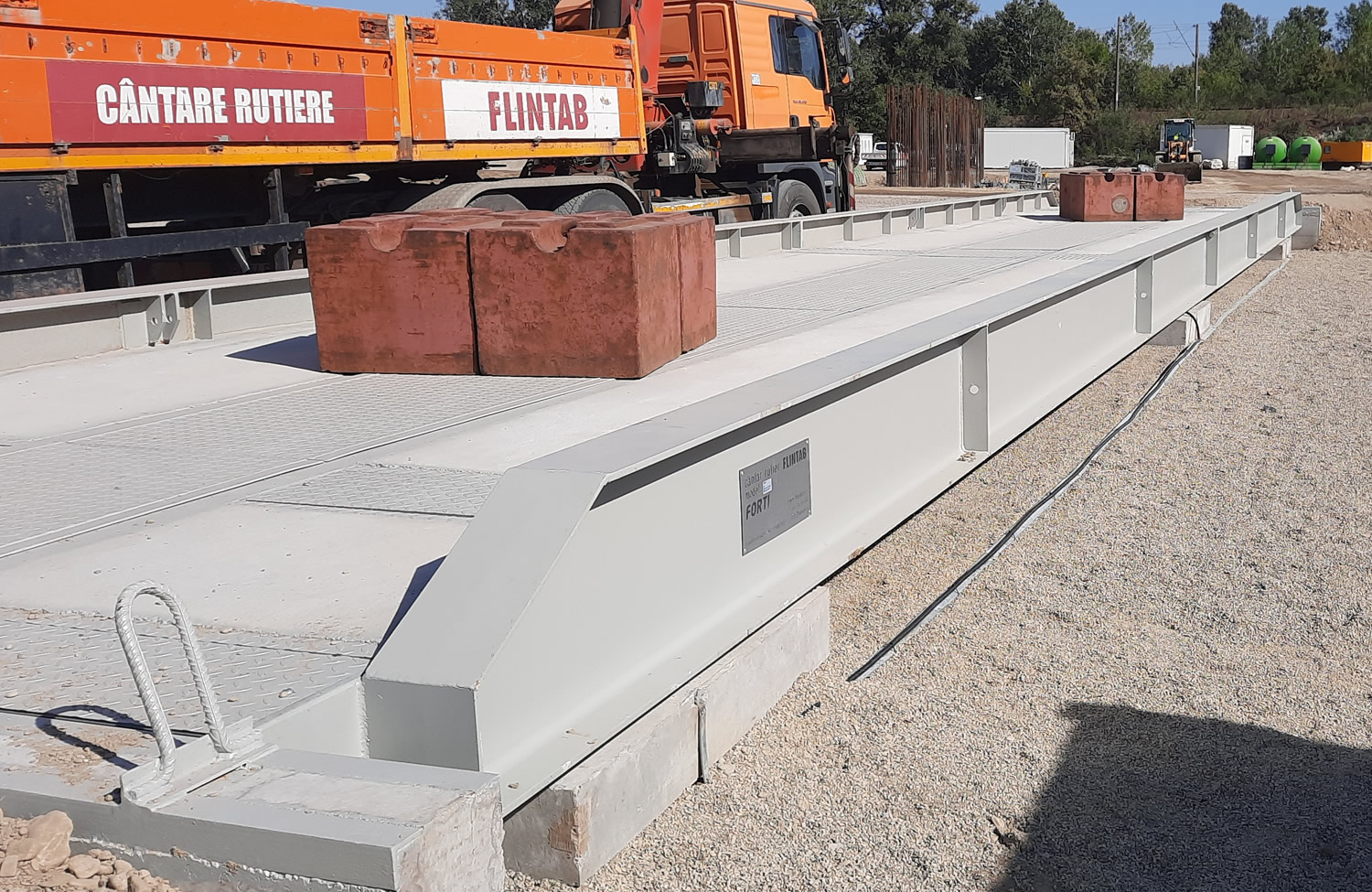

GRINZI LATERALE ÎNALTE
ÎNĂLTIME GRINDĂ:
16m: 450mm
18m: 500mm

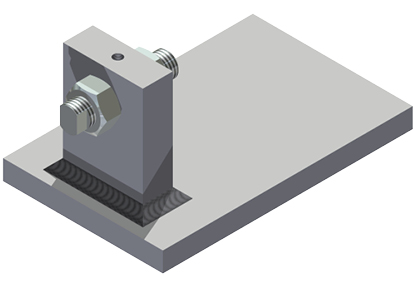

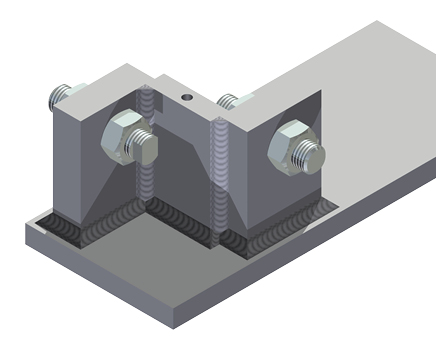

SISTEM DE LIMITARE
Longitudinal si transversal
PROTECTIE ANTICOROZIVĂ
Sablare si vopsire cu 2 straturi de grund si 2 vopsea ACRILIN 3
  • Sablare cu grit cu instalatie GRACO în cabină special amenajată
  • Vopsire cu instalatie airless, se ajunge la grosime strat final minim 120 microni
  • 2 straturi de grund cu grosime finală de minim 60 microni, anticoroziv pe bază de rășină epoxidică și poliaminoamidică, aditivi și solventi organici.
  • 2 straturi de vopsea ACRILIN E, cu grosime finală de minim 60 microni
CABLURI
Protectie împotriva lovirilor accidentale, strivirii, rozătoarelor, numeroaselor cicluri de înghet-dezghet.
CELULE ȘI CUTIE DE CONEXIUNI
Protectie împotriva vandalismului și accesului neautorizat.

INSTALARE CÂNTAR RUTIER

ALEGERE LOC INSTALARE

Toate autovehiculele sau ansamblurile de vehicule întorc într-o coroană circulară cu o rază exterioară de 12.5m și o rază interioară de 5.3m.

INSTALARE FIXĂ SAU RELOCABILĂ?

Este răspunsul la durata de timp în care cântarul rutier trebuie să functioneze în locul de instalare ales: fixă înseamnă ani sau zeci de ani, relocabilă înseamnă luni sau zeci de luni.

CAPACITATE MAXIMĂ 60 sau 80t?

60t pentru CLC=75K

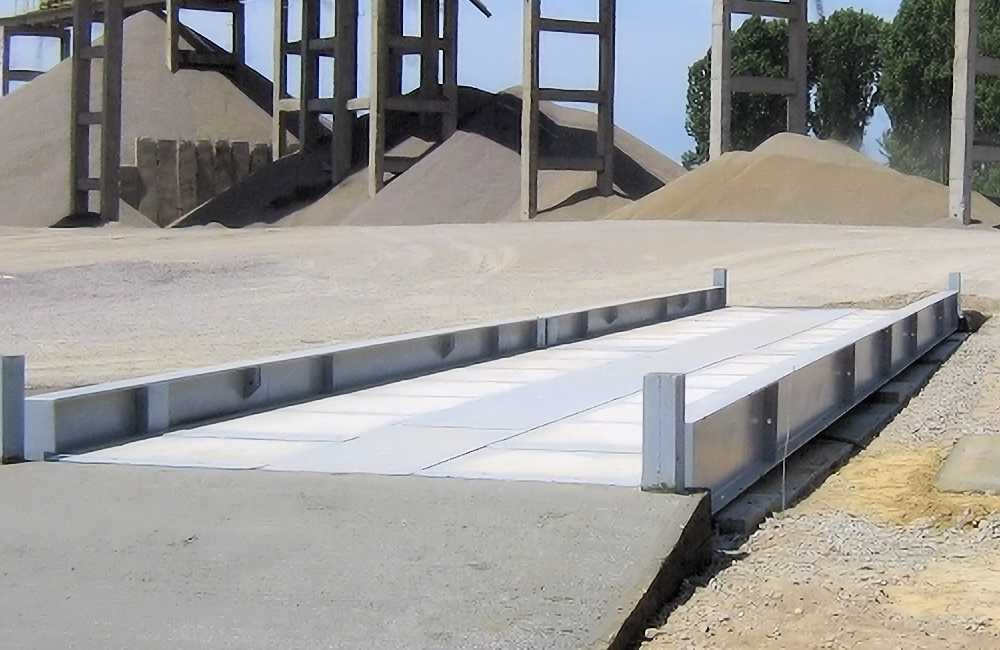

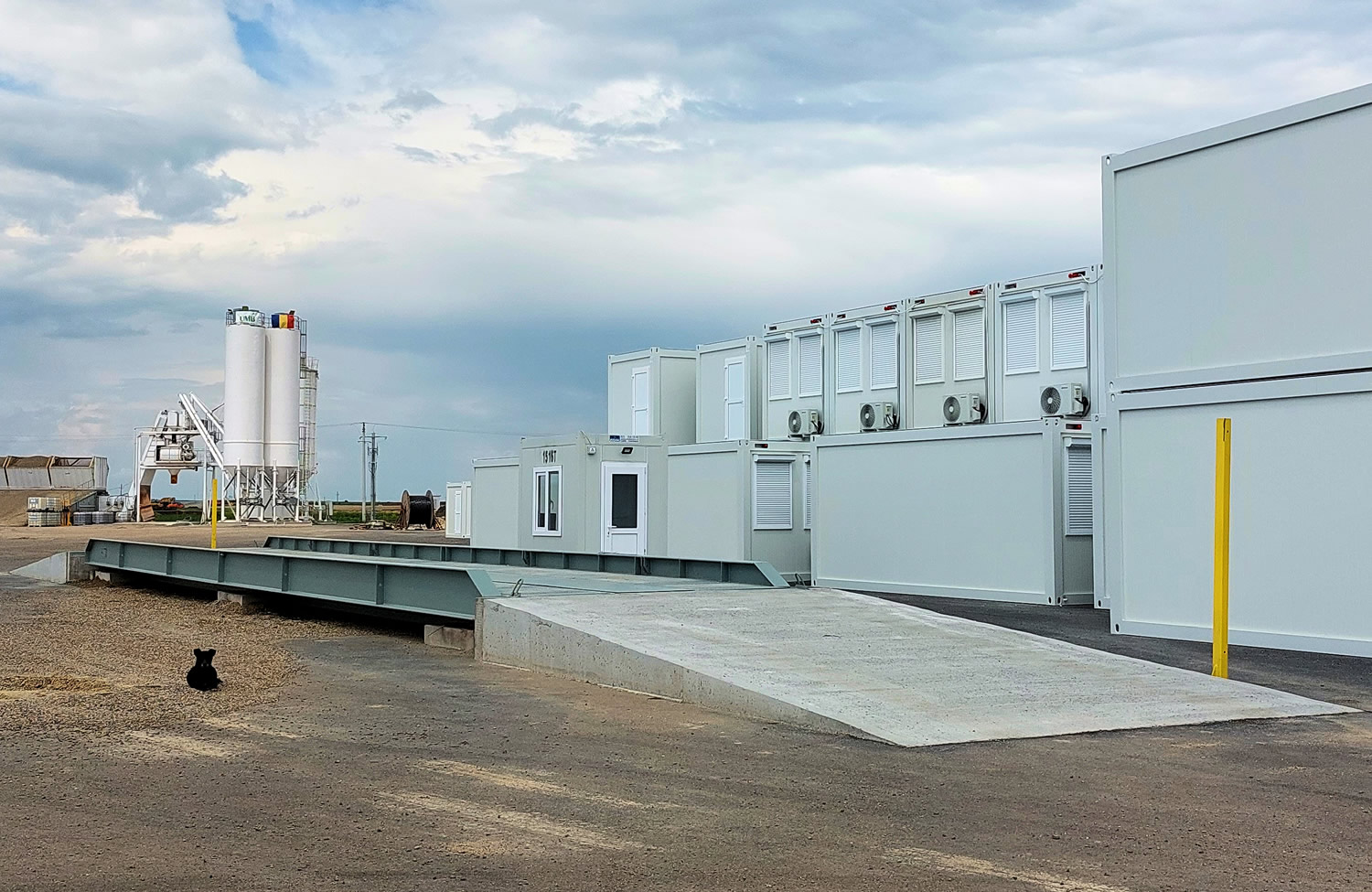

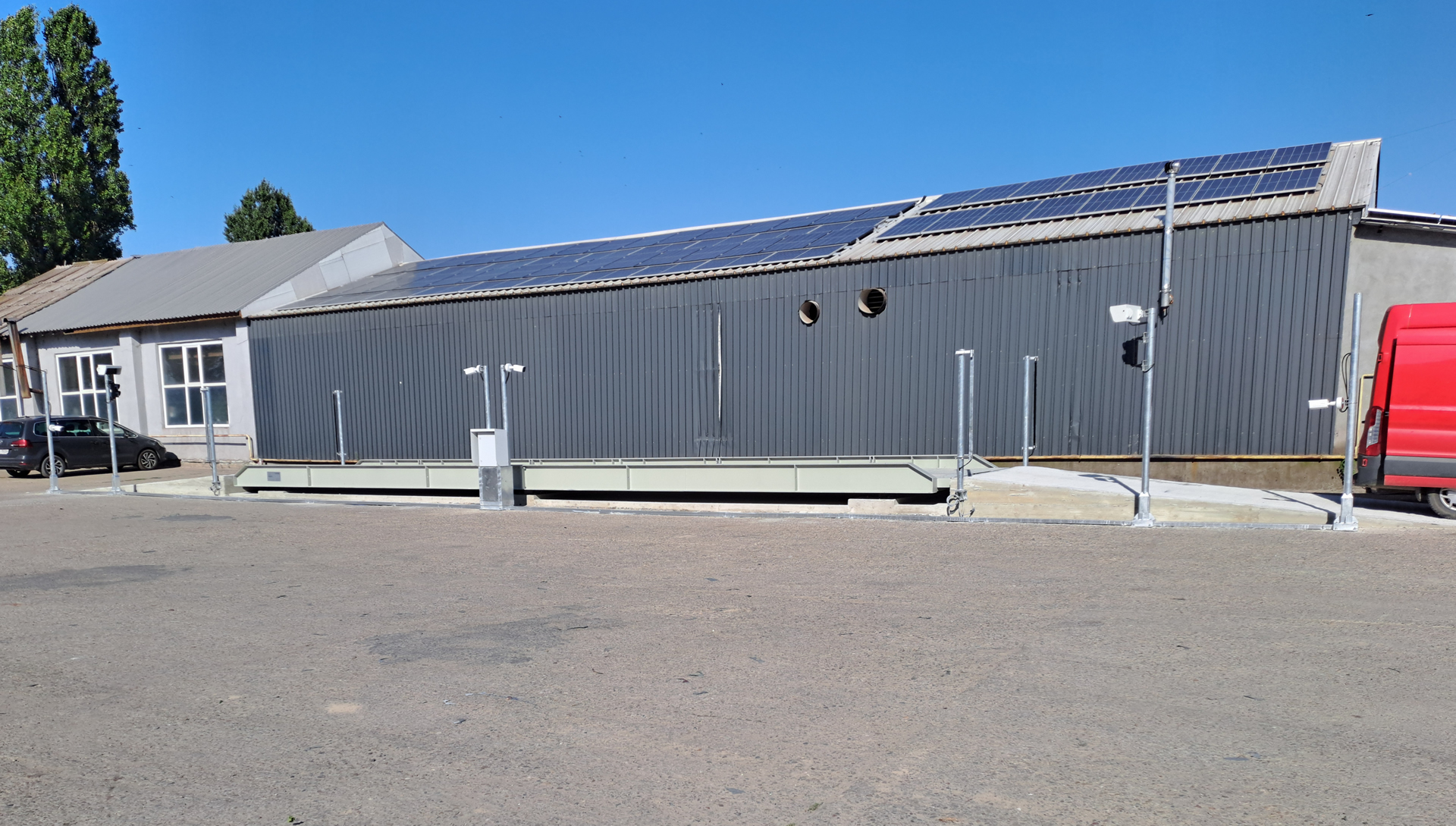

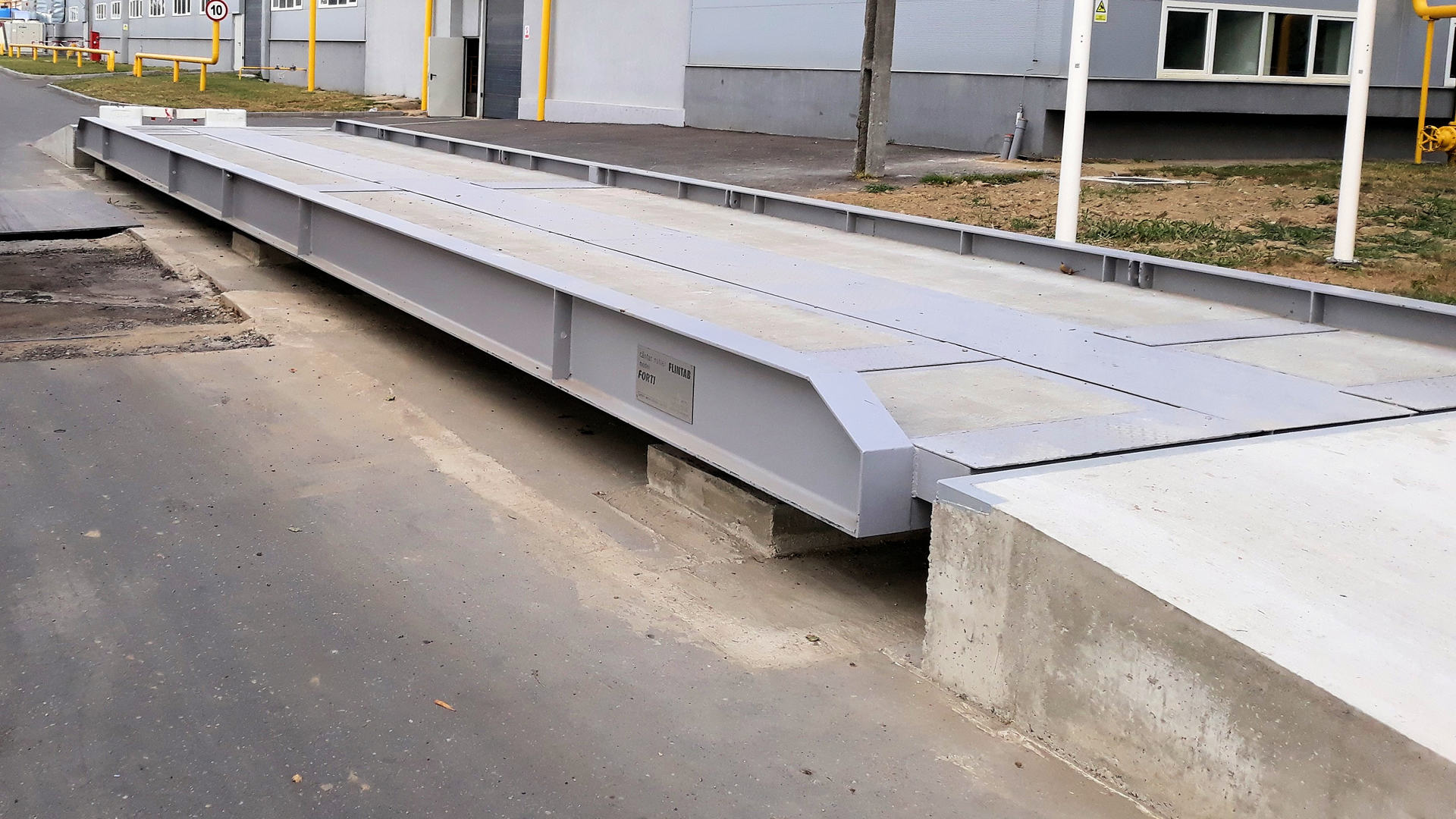

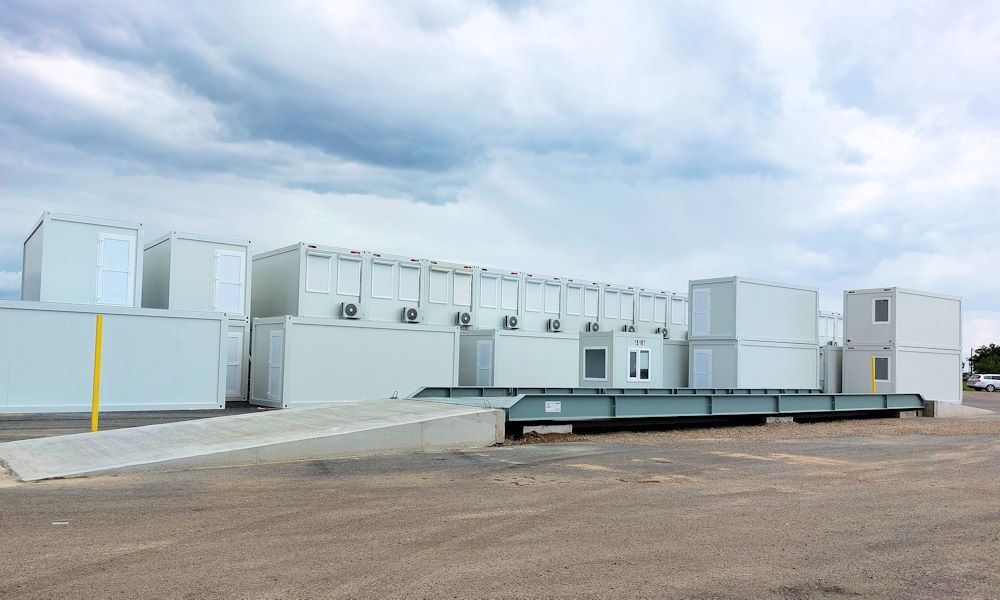

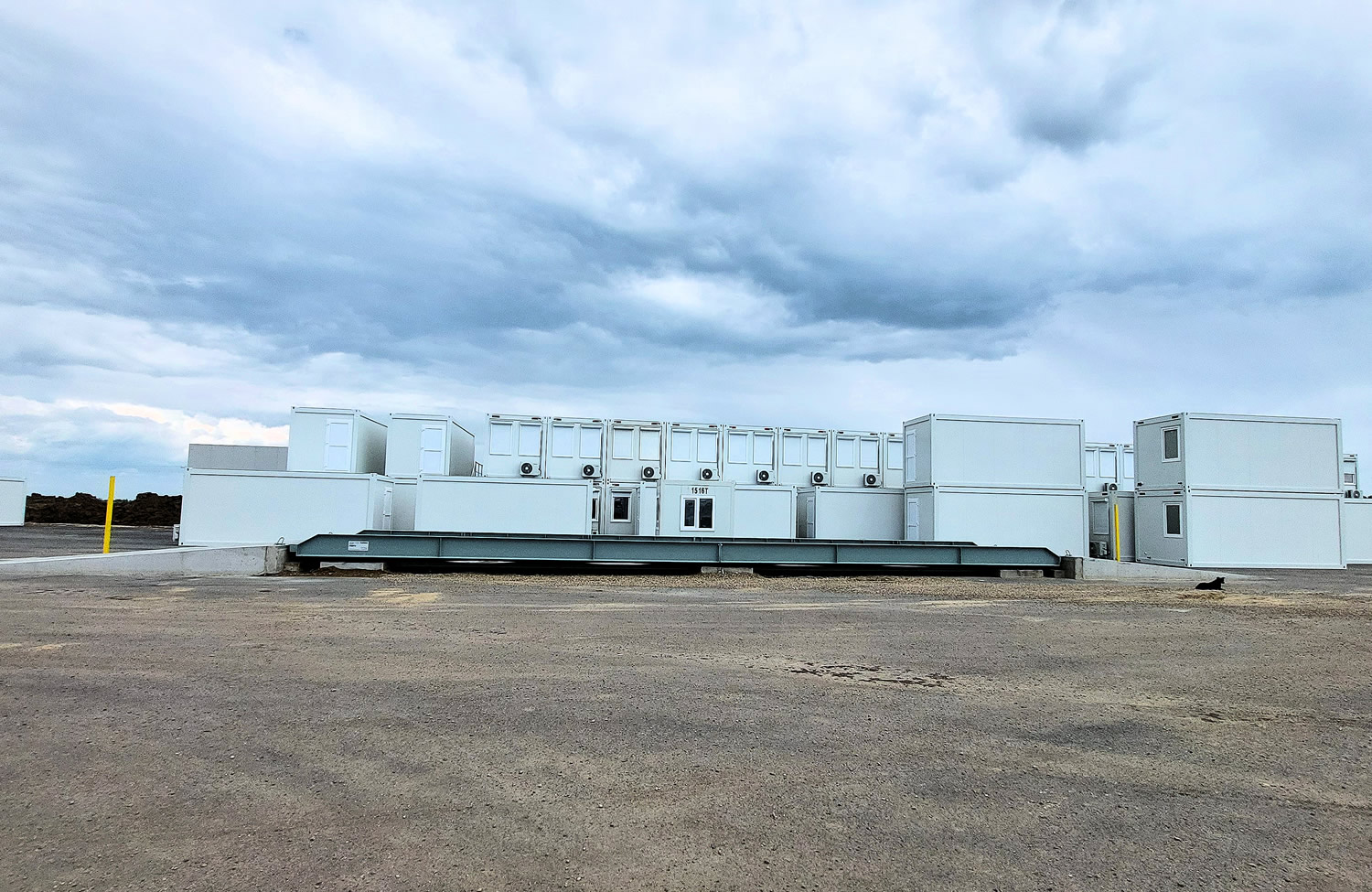

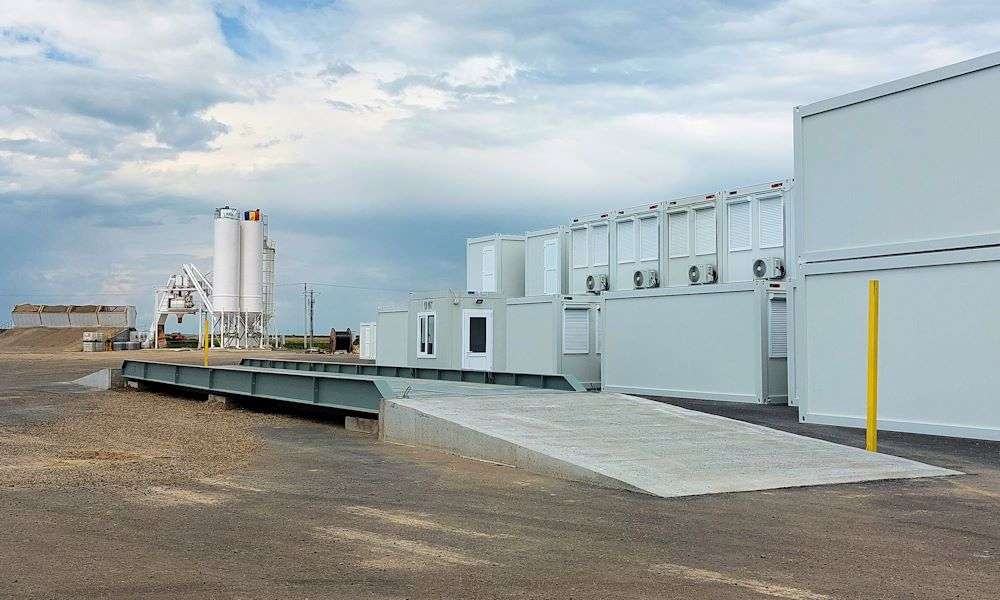

INSTALARE SUPRATERANĂ
  • fundatie simplă, costuri mai mici
  • inspectie doar de jur împrejurul platformei
  • curătare rapidă și ușoară, cu furtun de apă sub presiune, din lateral
  • reparatii mult mai simple: interventie de pe platformă
  • rampele ocupă spatiu suplimentar
LUNGIME PLATFORMĂ
  • 16m pentru vehicule articulate: distanta maximă între osiile extreme este de 13m
  • 18m pentru trenuri rutiere: distanta maximă între osiile extreme este de 15.5m (diferenta o reprezintă spatiul de manevră)

FUNDATIE

Fundatiile cântarelor rutiere FLINTAB sunt proiectate pentru orice teren de fundare sănătos, cu presiuni conventionale p≥250KPa. Optional, proiectele pot fi avizate MLPAT-DCEP.

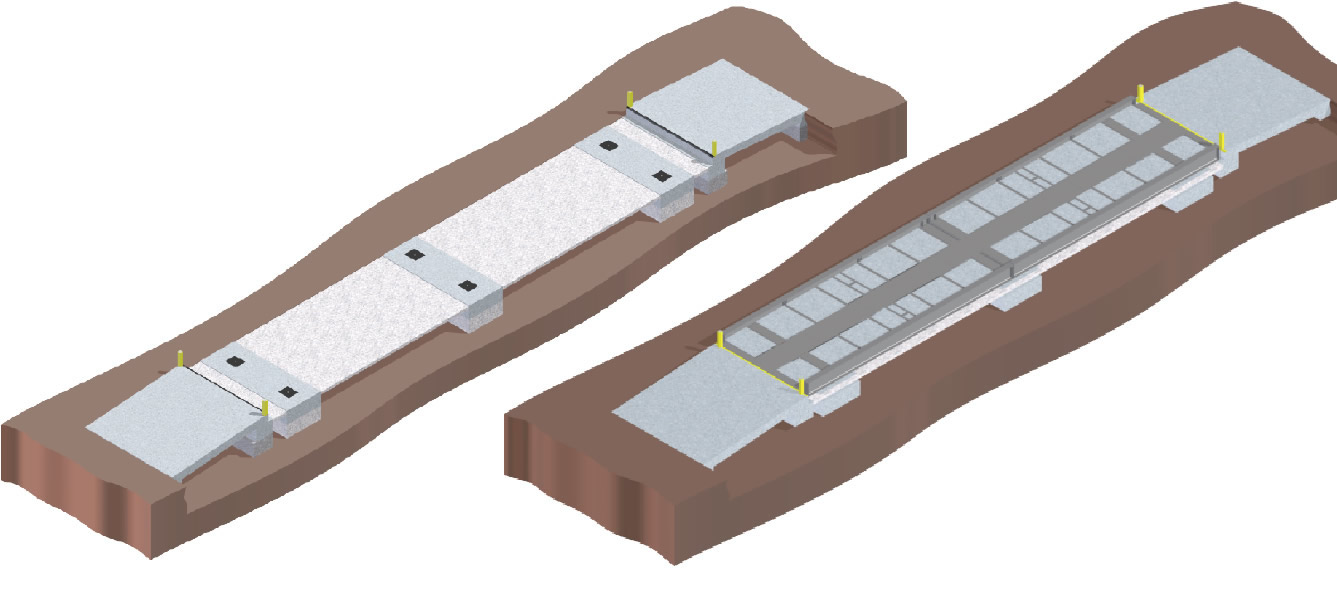

FUNDATIE POS - Poured on site
TEREN NEAMENAJAT, DRUM PIETRUIT SAU BALASTAT

Trei pile din beton armat monolit cu elemente metalice înglobate în cele șase puncte de sprijin. Șapă turnată între pilele din beton. Rezemarea platformei de cântărire pe fundatie se face prin kit-uri speciale de montaj ale celulelor de cântărire. Rampe din beton.

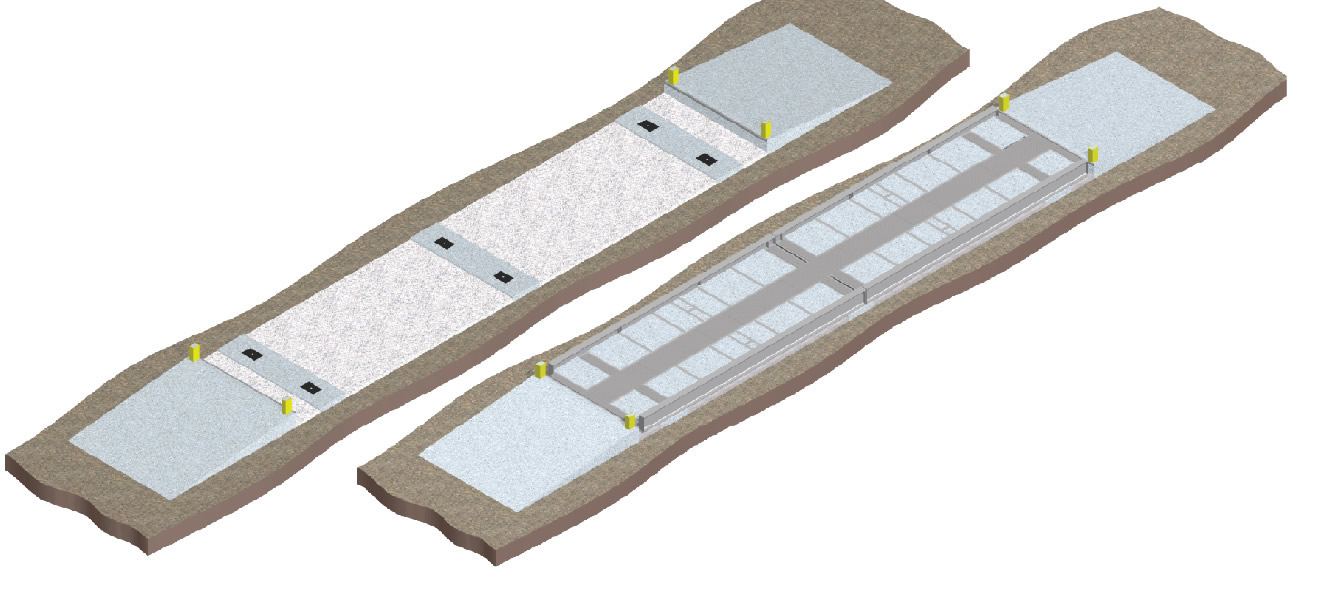

FUNDATIE PER - Poured on existing road
DRUM BETONAT SLAB, FISURAT SAU CU DENIVELĂRI

Placă din beton armat de grosime 10..20cm cu elemente metalice înglobate în cele șase puncte de sprijin. Rezemarea platformei de cântărire pe fundatie se face prin kit-uri speciale de montaj ale celulelor de cântărire. Rampe din beton.

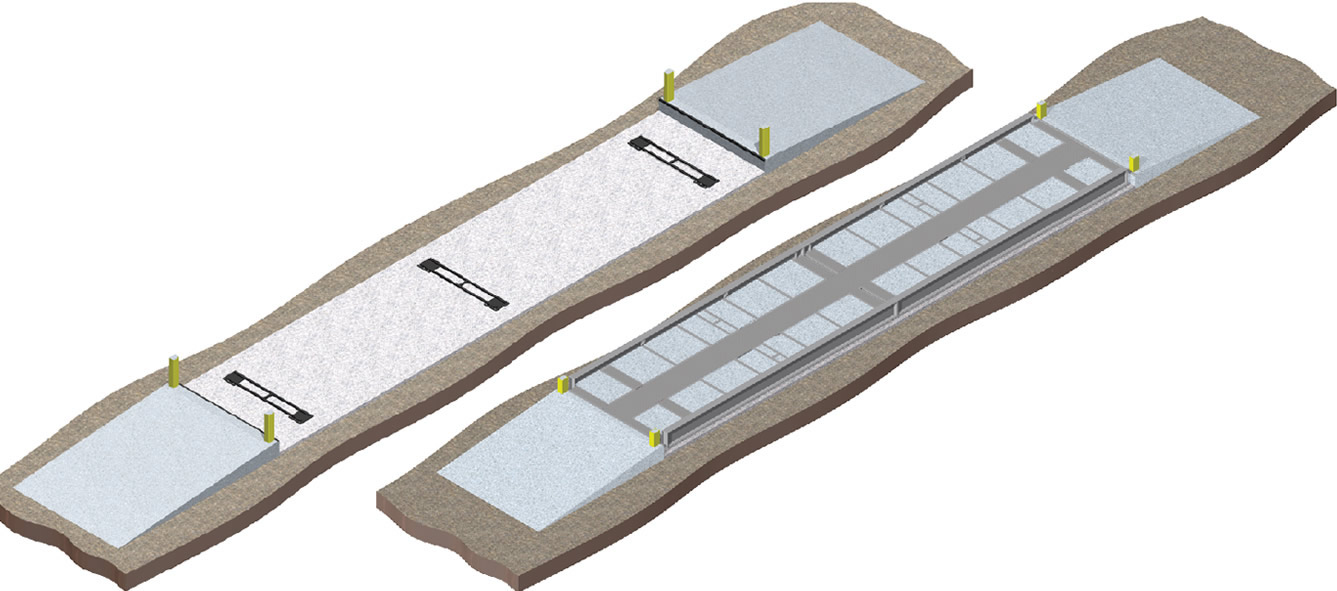

FUNDATIE P+DOR - Concrete plate + direct on road
DRUM BETONAT SLAB, FISURAT SAU CU DENIVELĂRI

Placă din beton armat de grosime minim 8cm. Pe această suprafată se instalează - prin prezoane M16 cu fixare chimică - elementele de sprijin ale kit-urilor speciale de montaj ale celulelor de cântărire. Rampe din beton sau metalice.

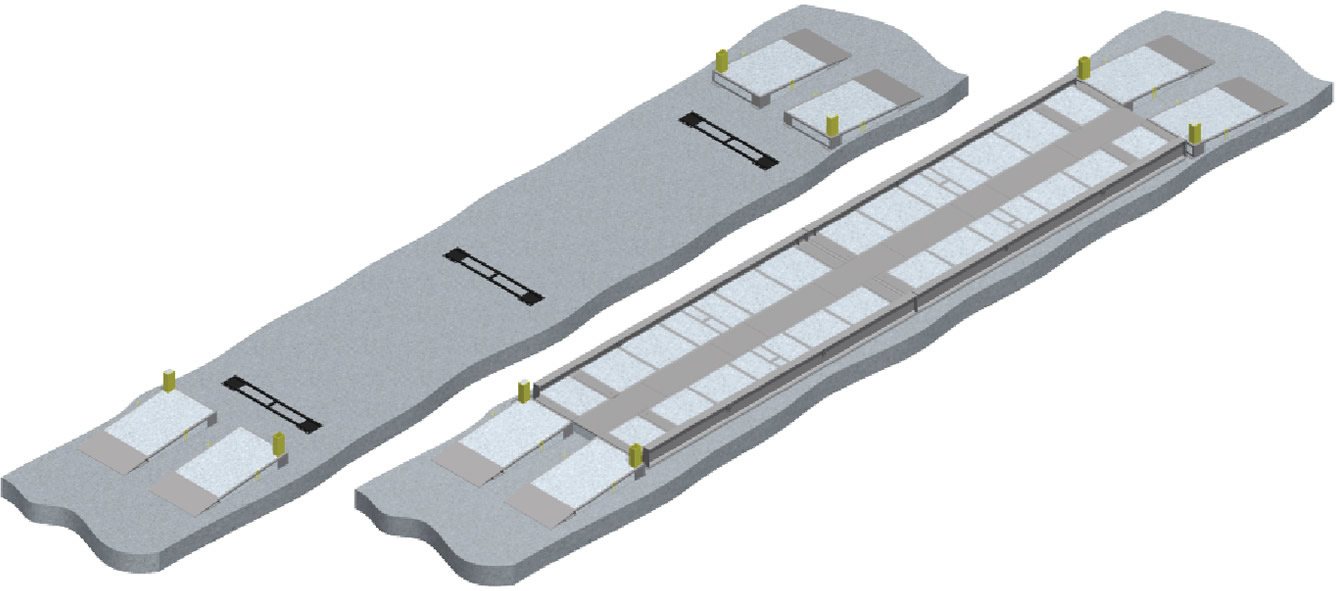

FUNDATIE DOR - Direct on road
DRUM SAU PLATFORMĂ BETONATĂ PLANĂ PENTRU TRAFIC GREU

Grosimea plăcii din beton > 25cm. Abaterile de la planeitate < 5mm. Pe această suprafată se instalează - prin prezoane M16 cu fixare chimică - elementele de sprijin ale kit-urilor speciale de montaj ale celulelor de cântărire. Rampe din prefabricate.

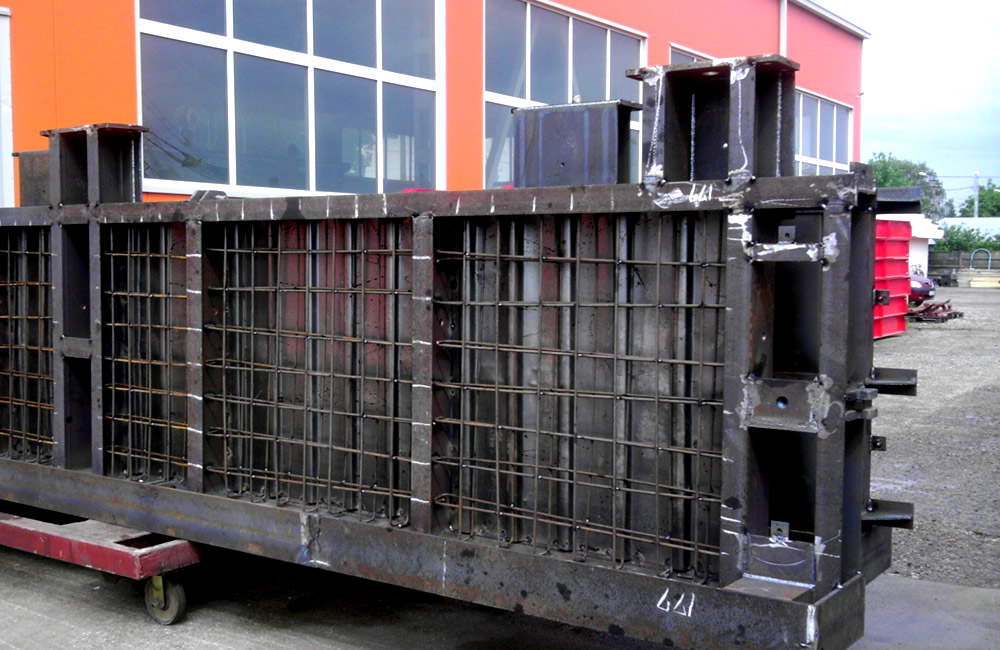

FABRICATIE CÂNTARE RUTIERE

FLINTAB detine propria fabrică cu două hale moderne de productie, cu fabricatie atent executată și testată.

Fabrica FLINTAB, întinsă pe o suprafată de peste 14000mp, are două hale de productie însumând 2000mp și spatii de depozitare exterioare și interioare de 8000mp, dotate cu 6 instalatii de ridicat.

  • utilaje moderne de tăiere termică a semifabricatelor
  • aparate de debitare manuală și semiautomată cu oxigen și plasmă
  • ghilotine hidraulice și abkant
  • instalatie de roluire și îndreptare
  • mașină multifunctională pentru debitare, ștantare, decupare tablă și profile
  • fierăstrău automat pentru tăiere profile
  • instalatii de polizare cu bandă
  • mașină de tăiat și de îndoit otel beton
  • prelucrări metalice pe mașini unelte: mașini radiale de găurit, freze universale și strunguri cu comandă numerică
  • echipamente de sudură cu electrod învelit și de sudură cu sârmă de tip sinergic bazate pe tehnologie invertor
  • instalatie de sablare și instalatie de vopsire airless

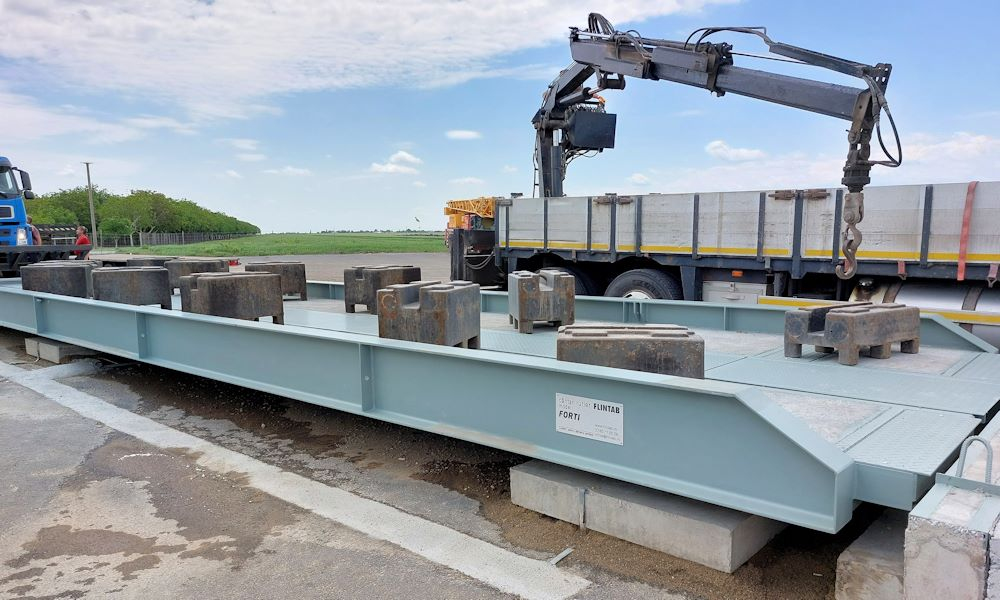

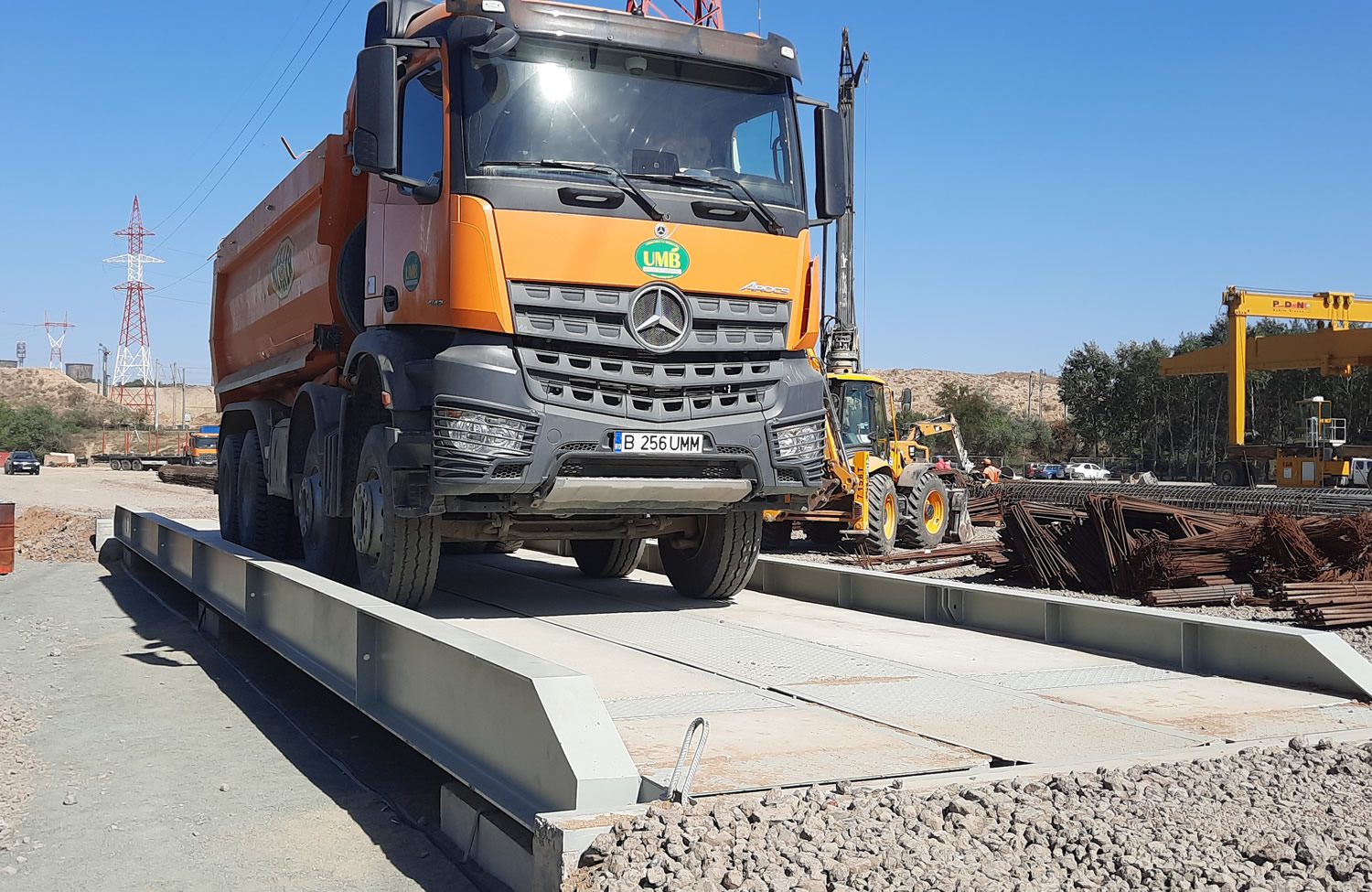

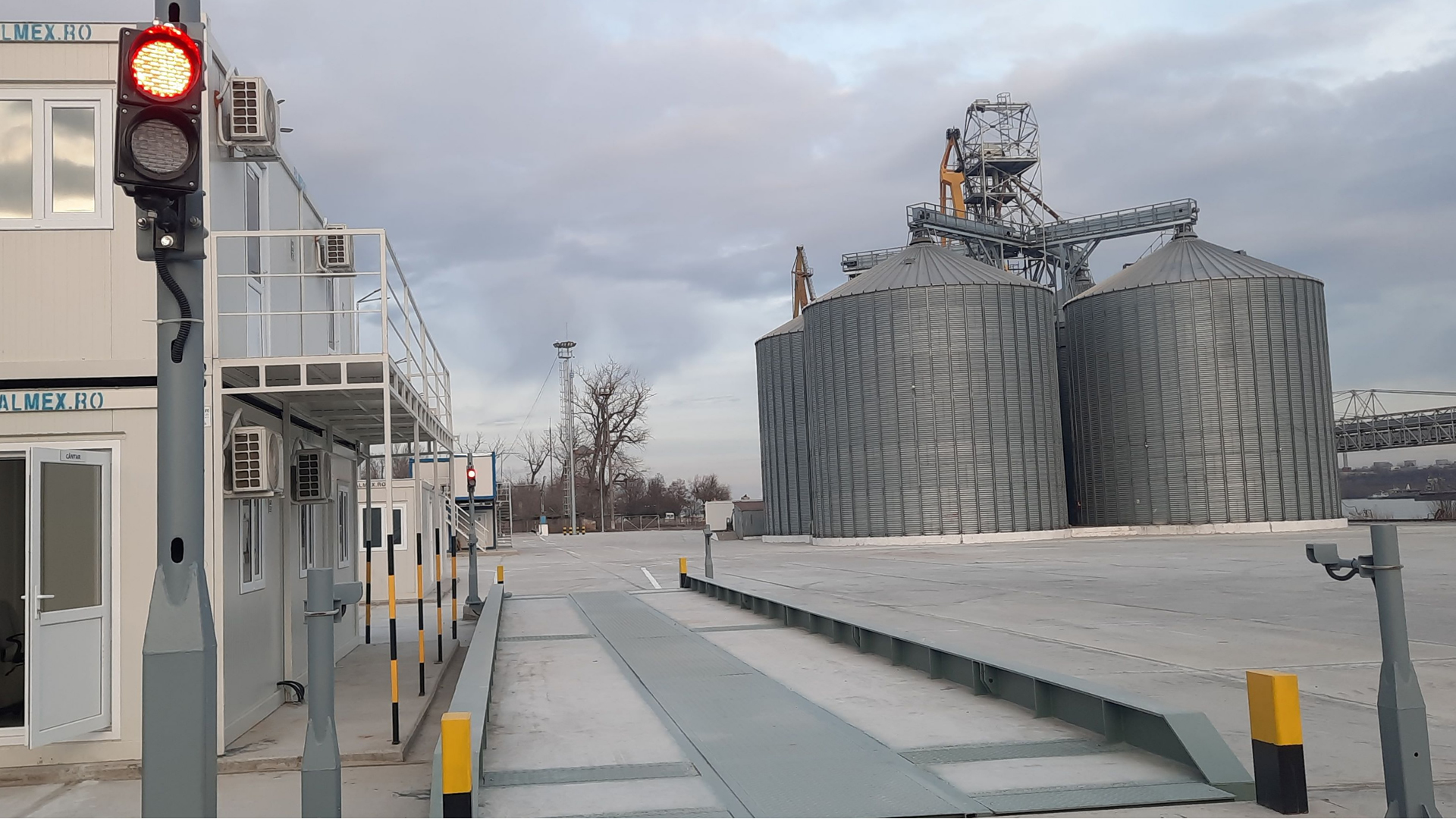

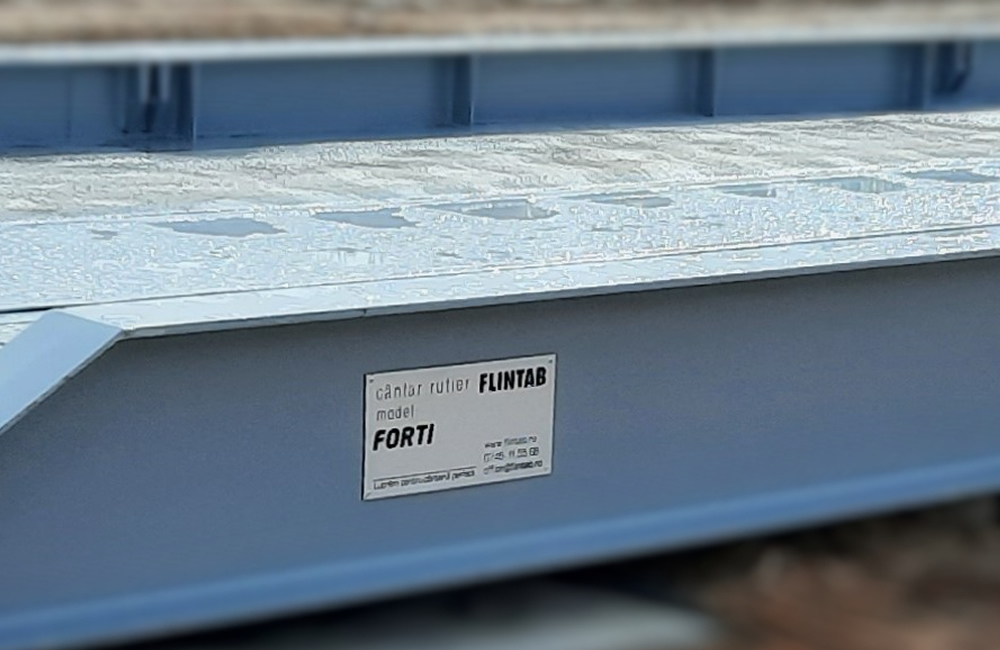

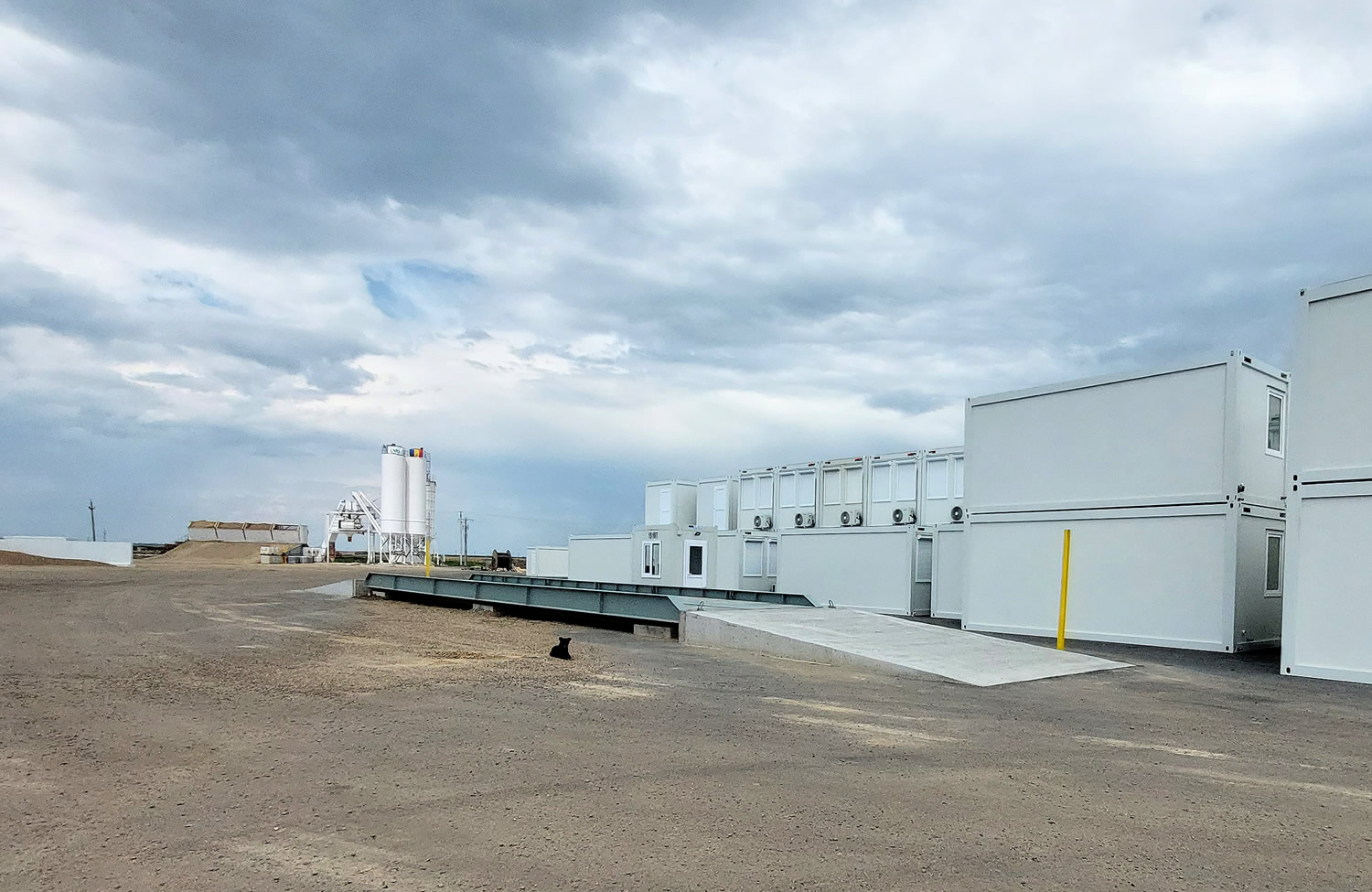

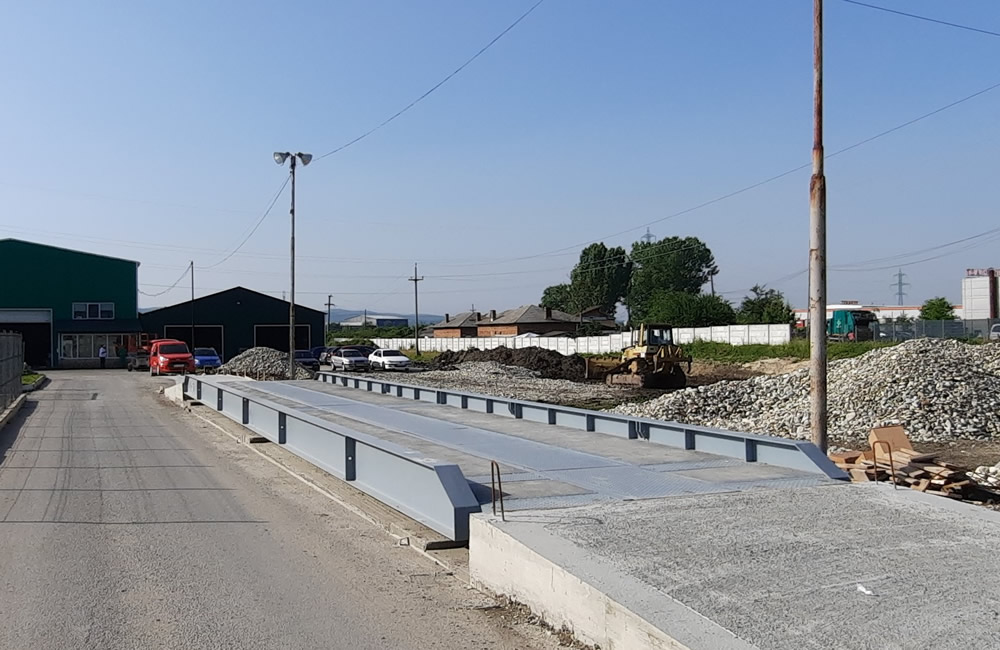

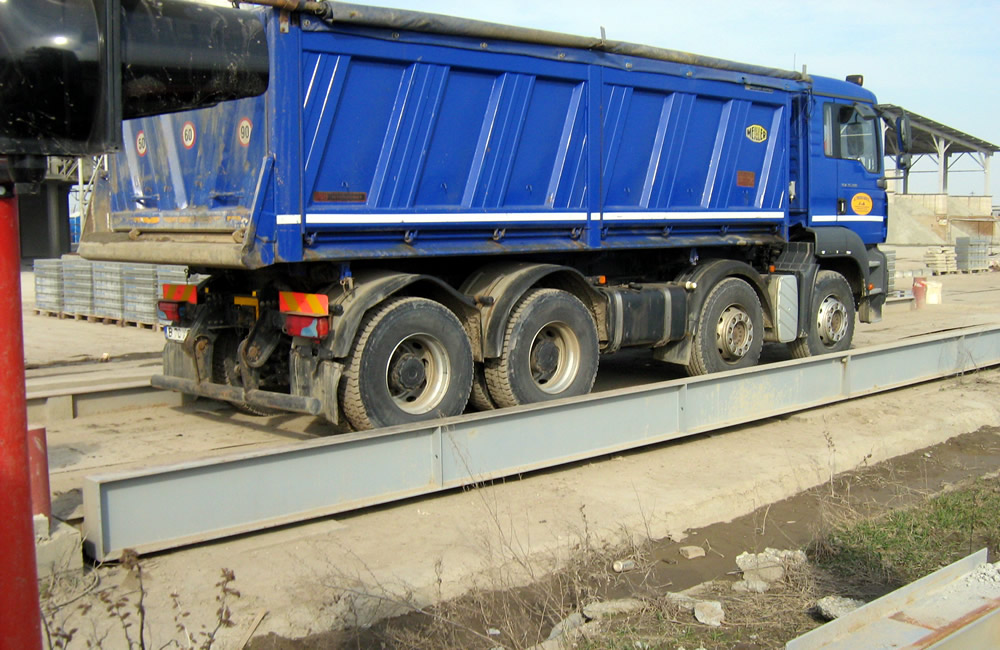

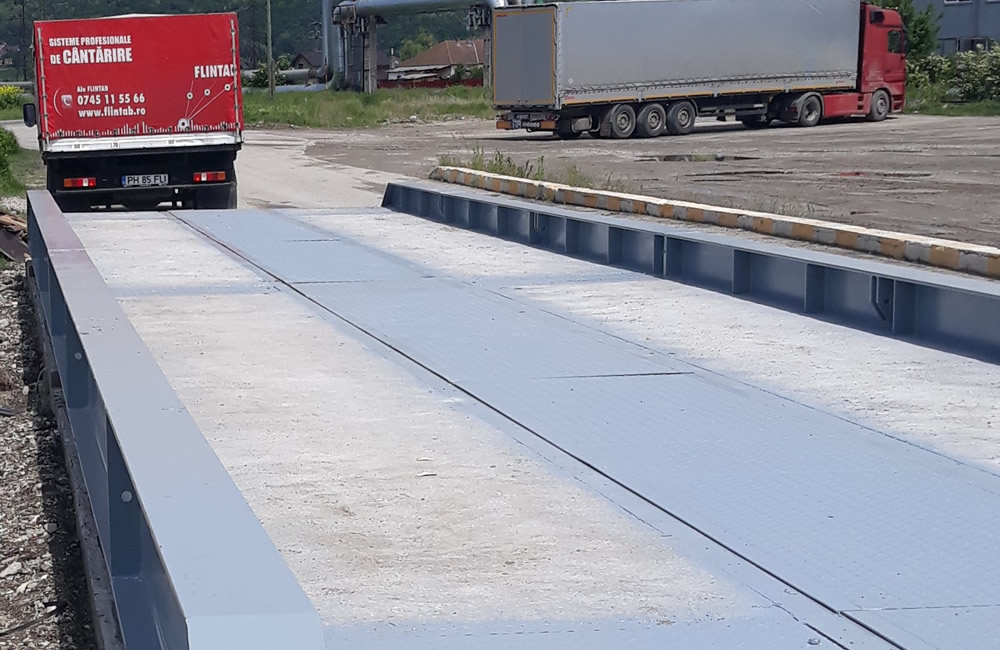

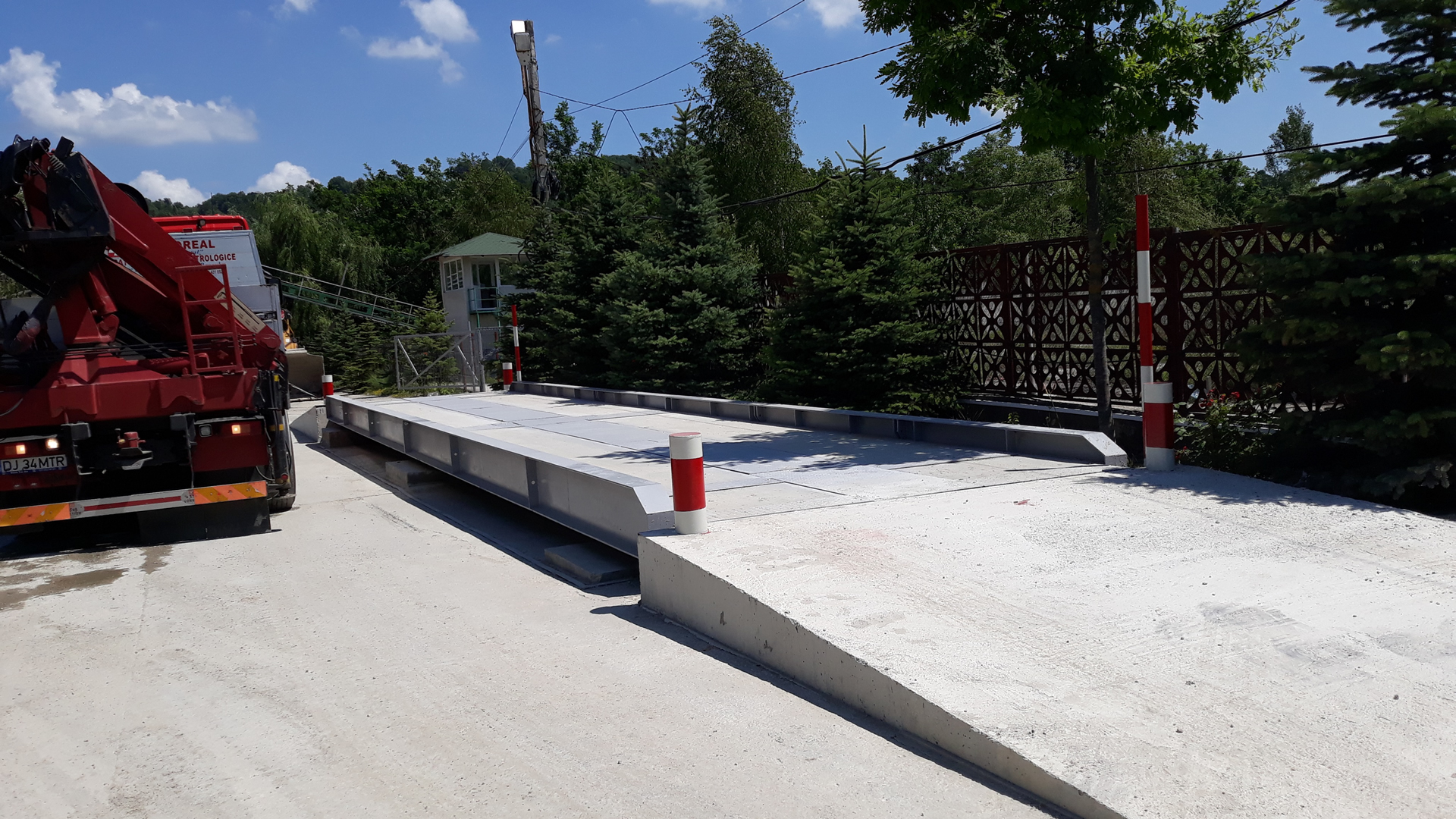

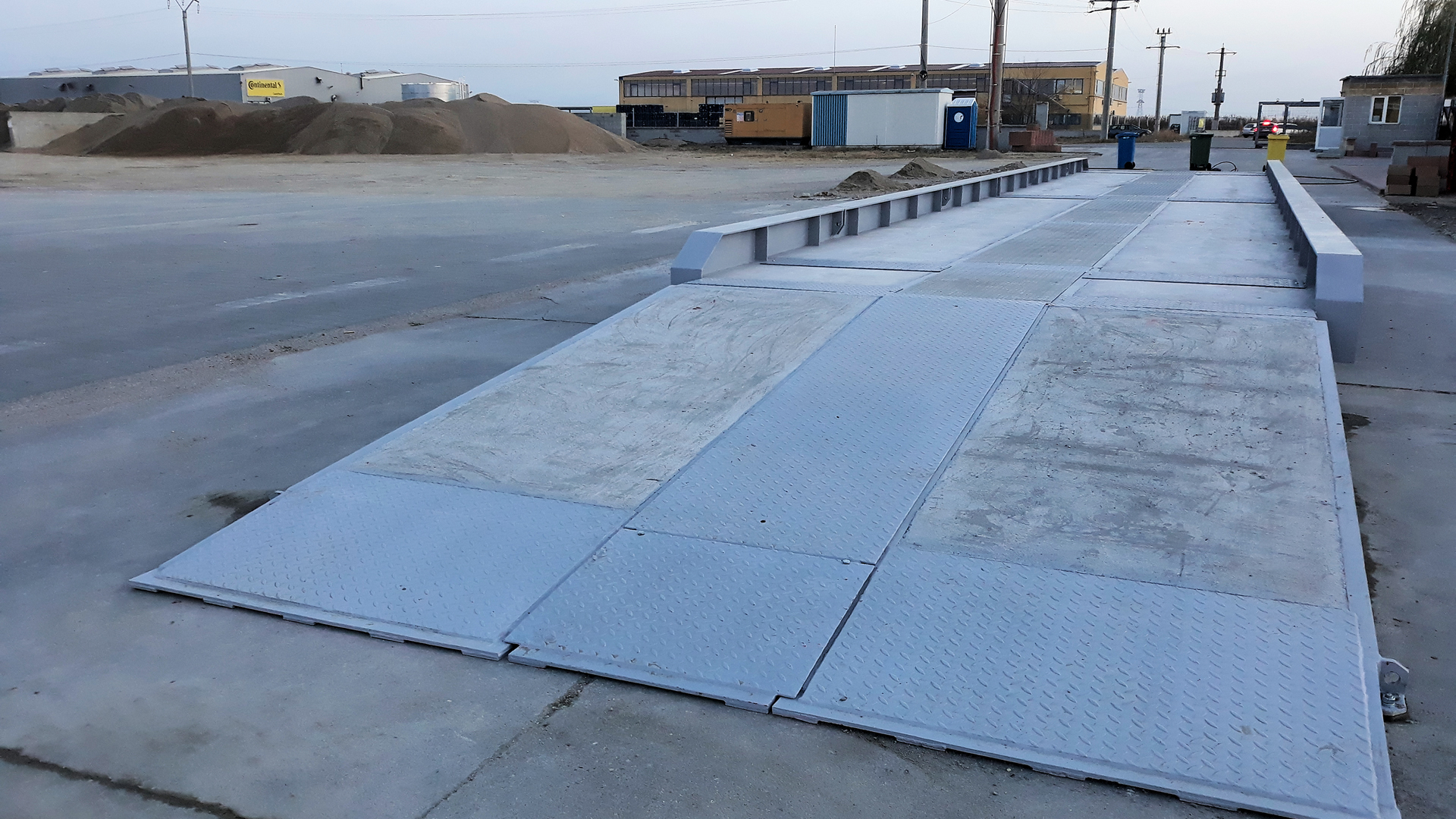

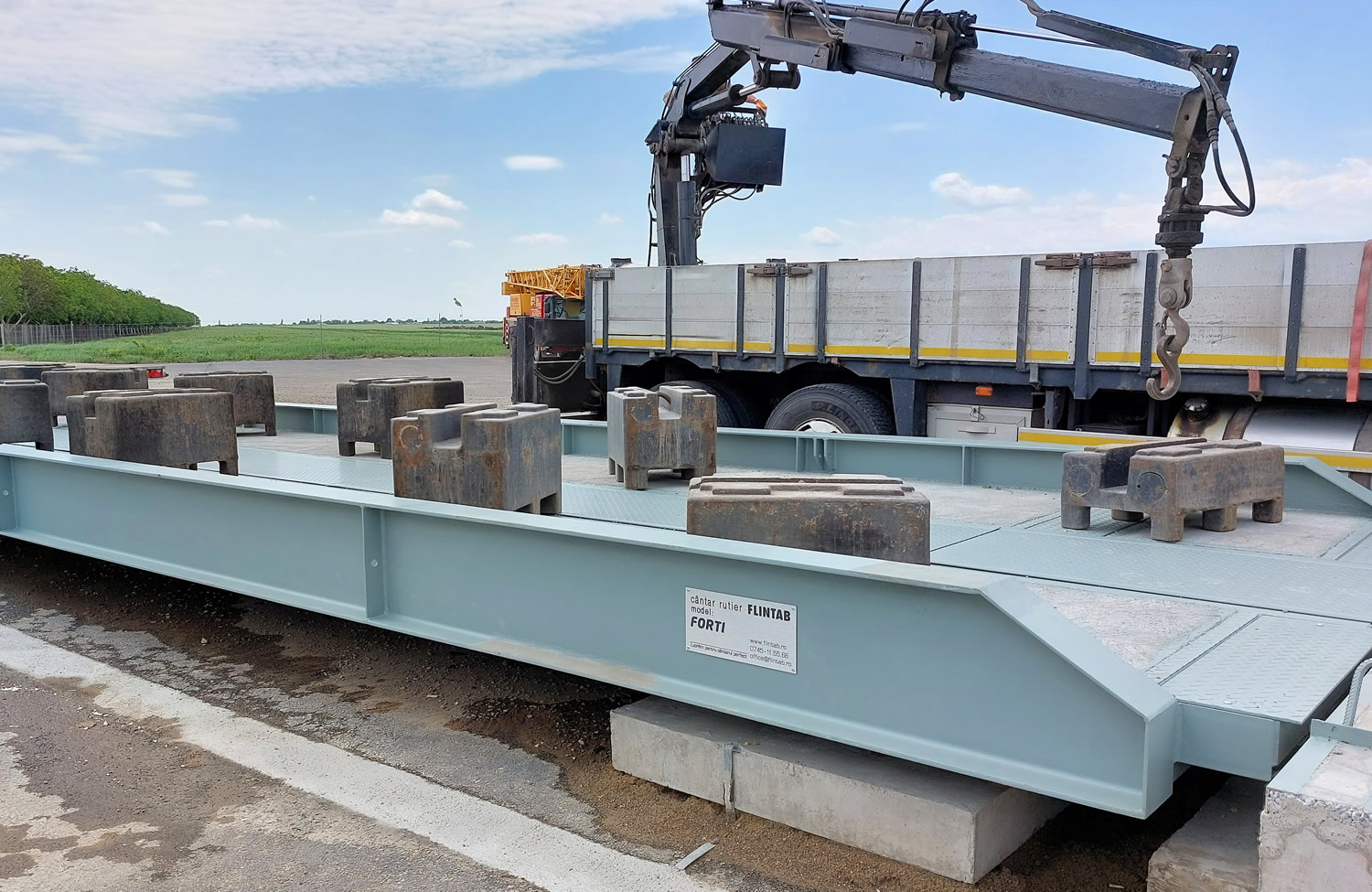

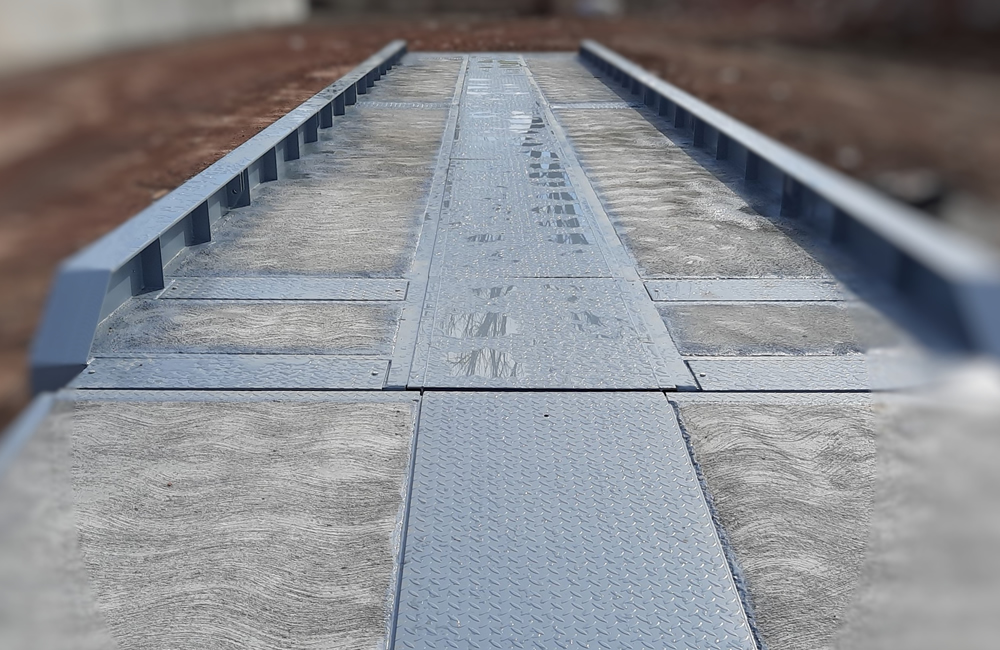

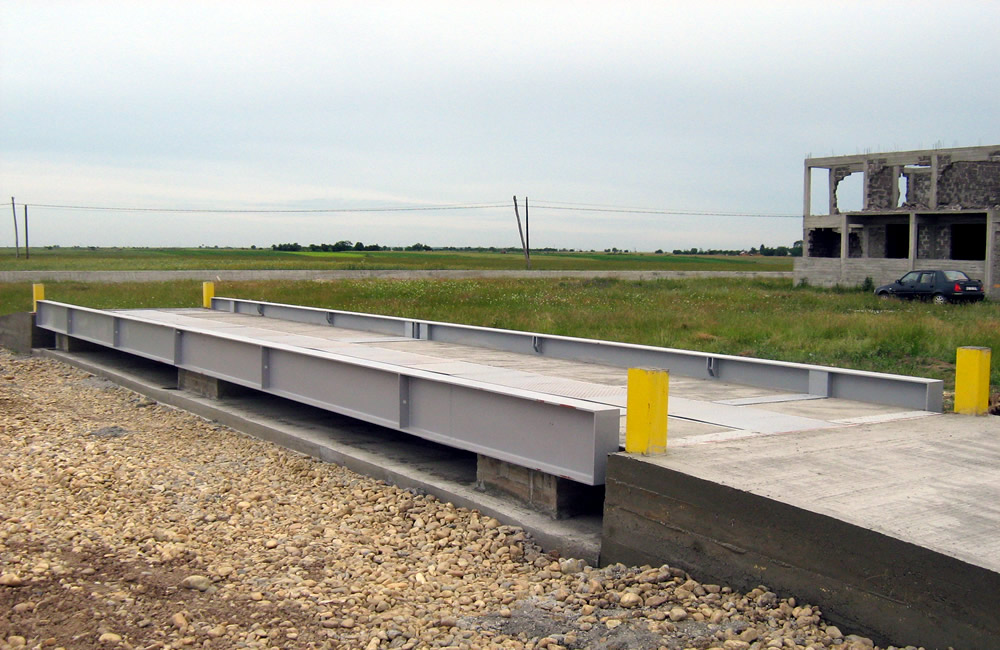

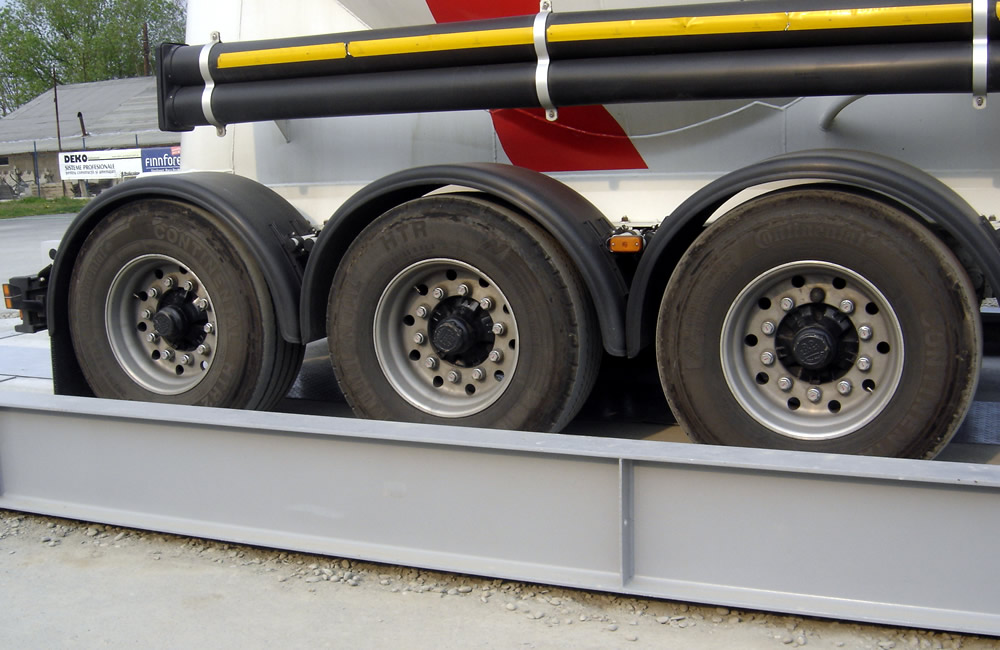

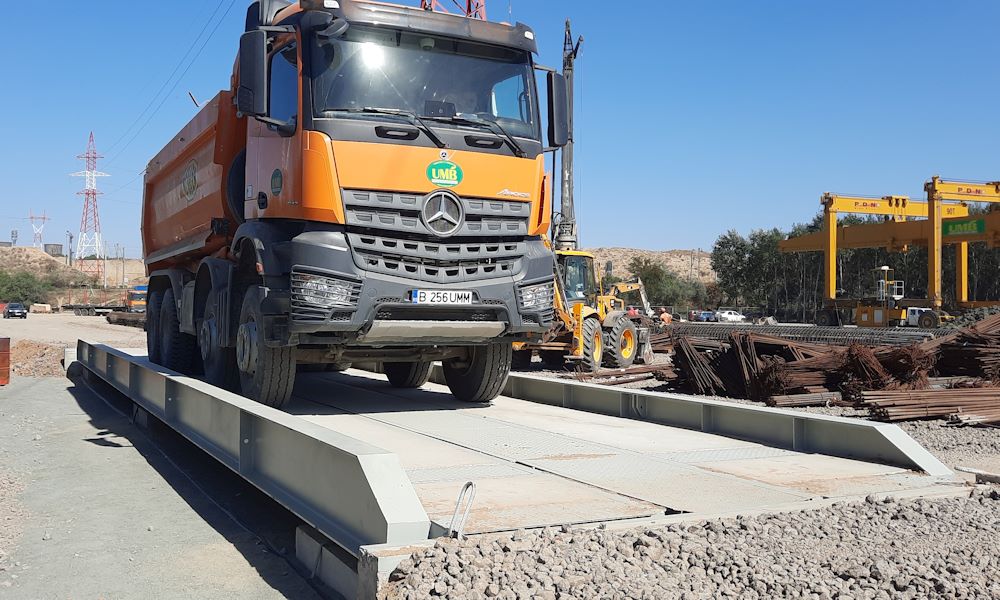

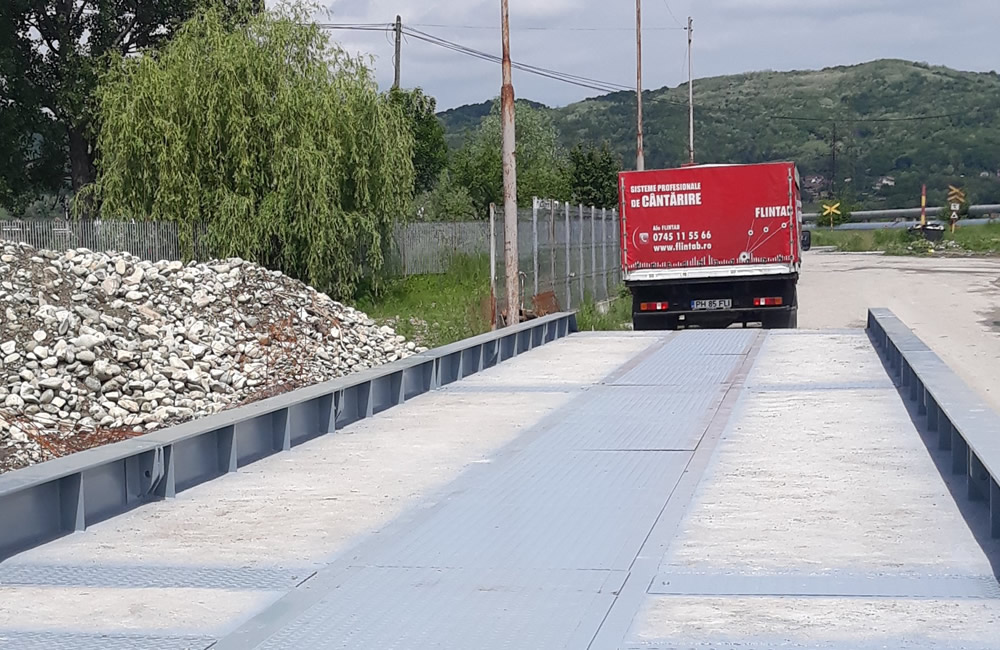

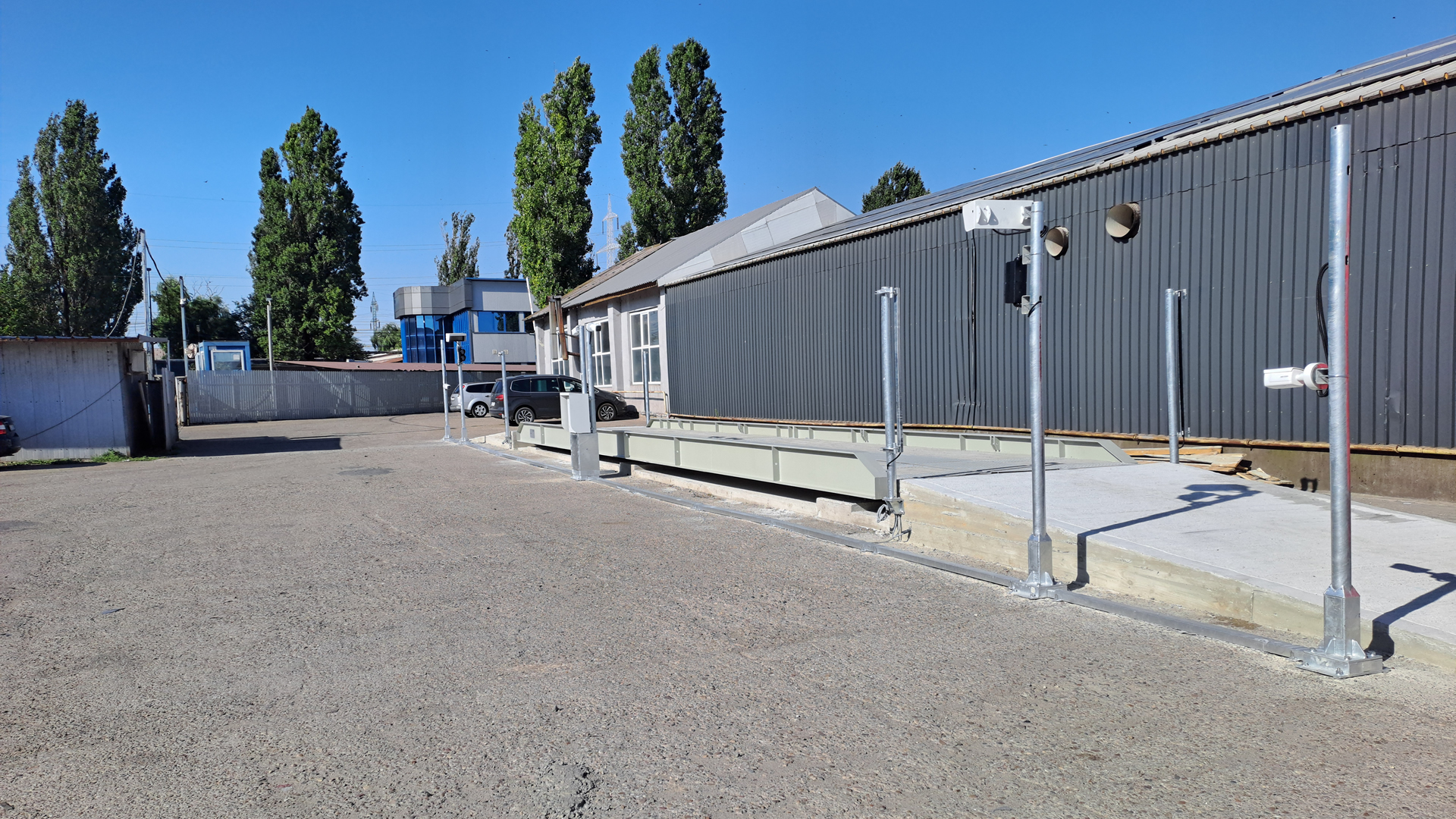

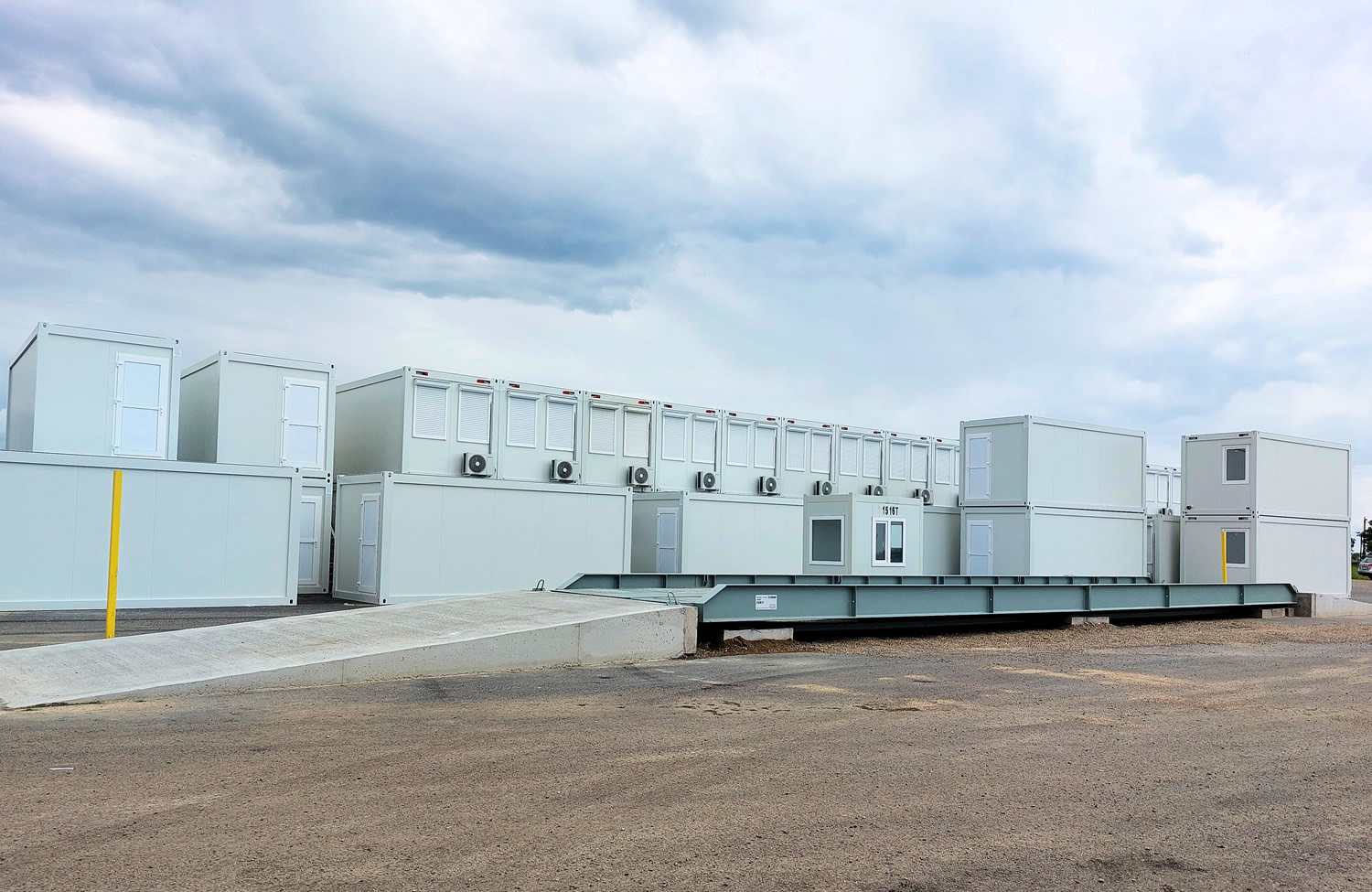

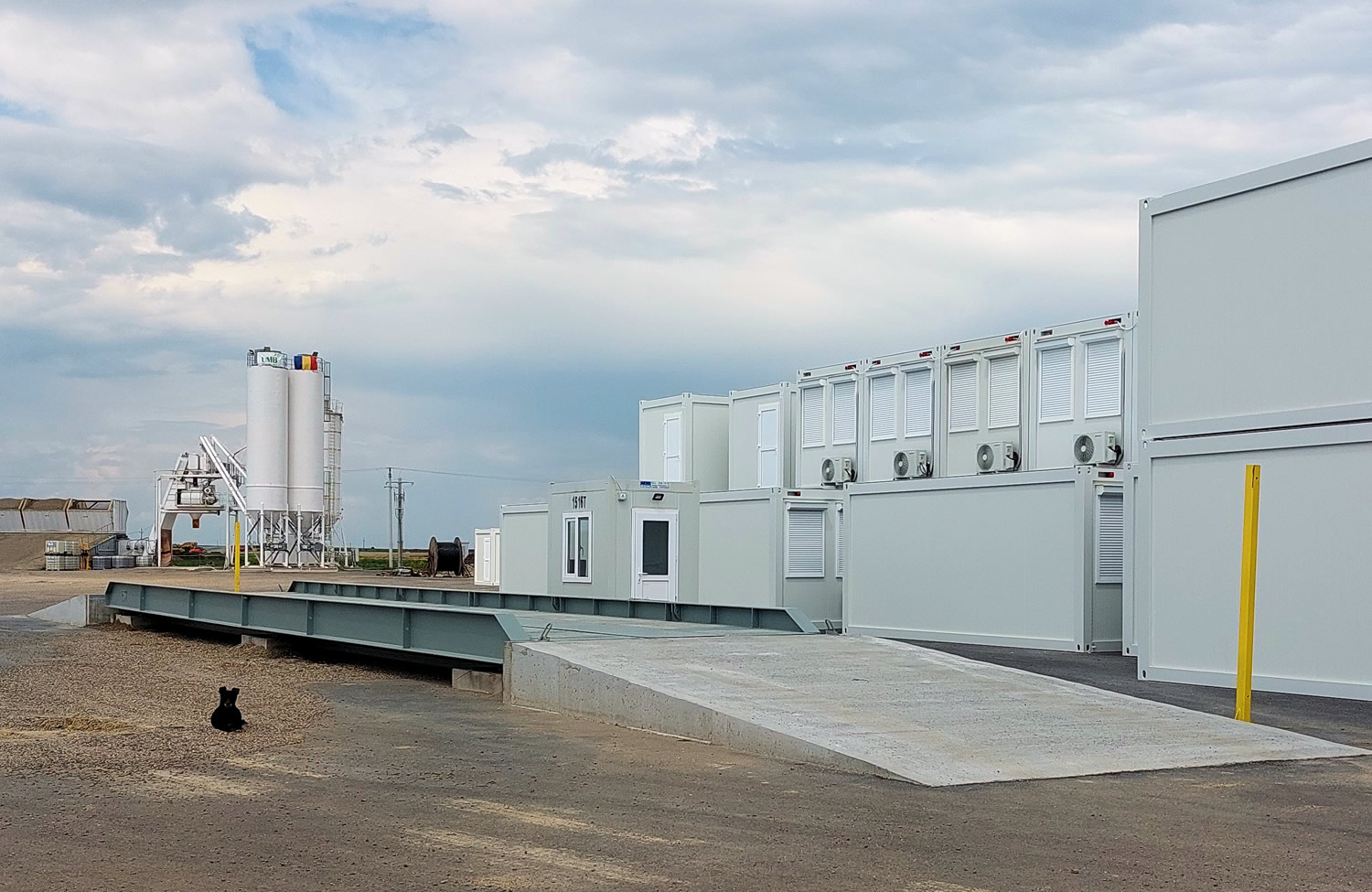

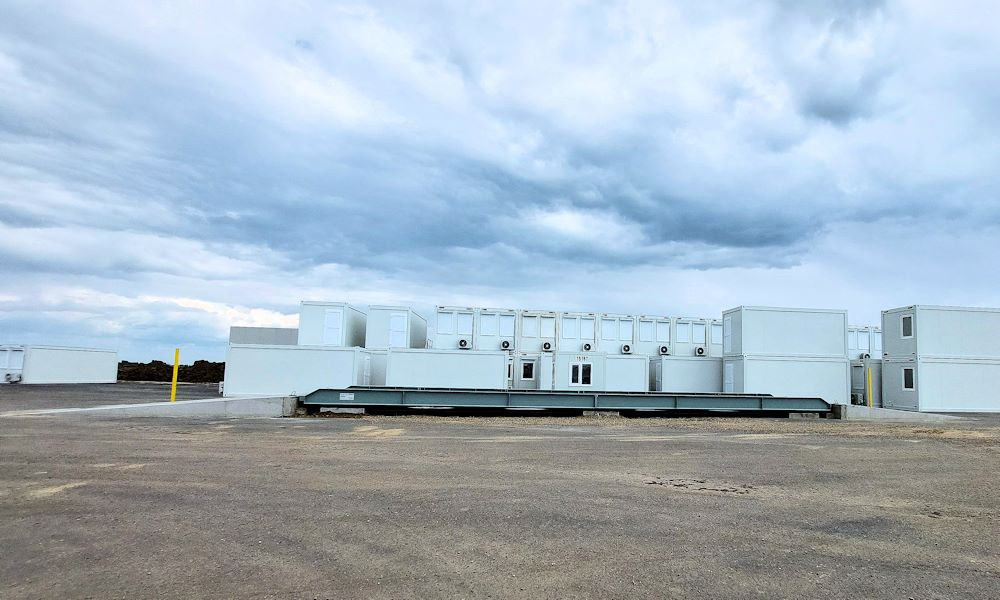

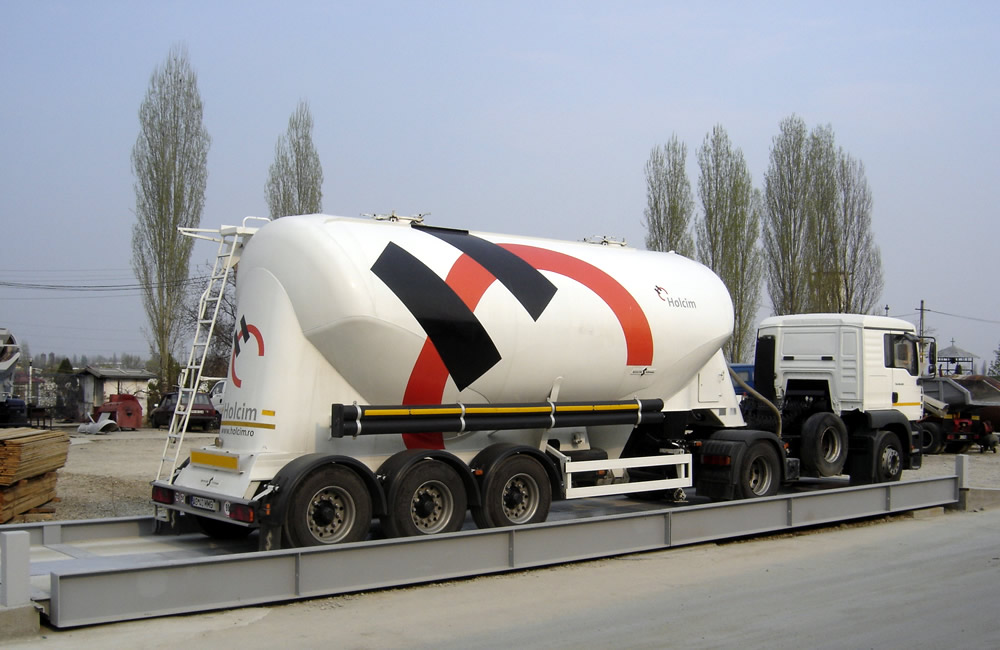

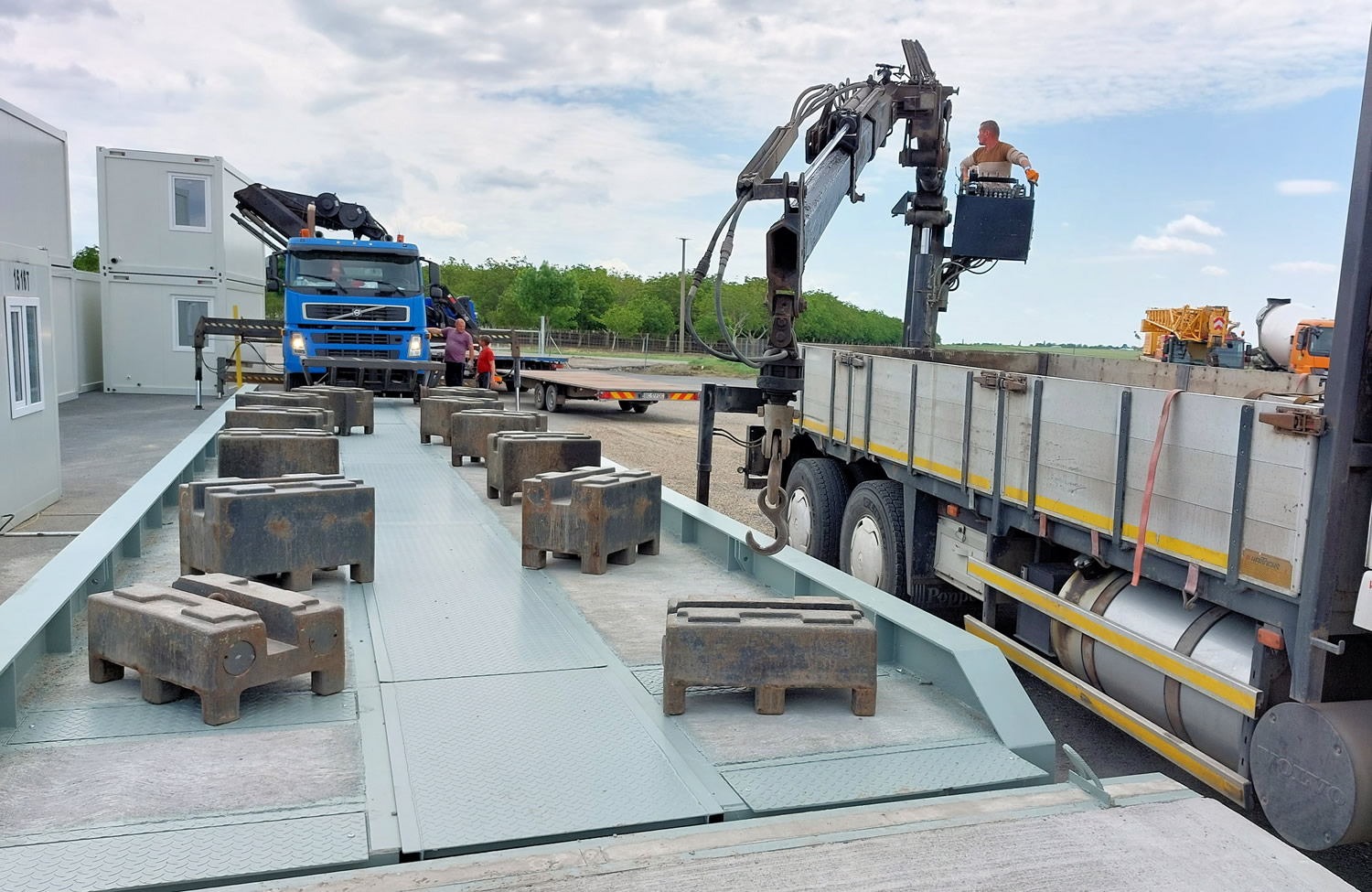

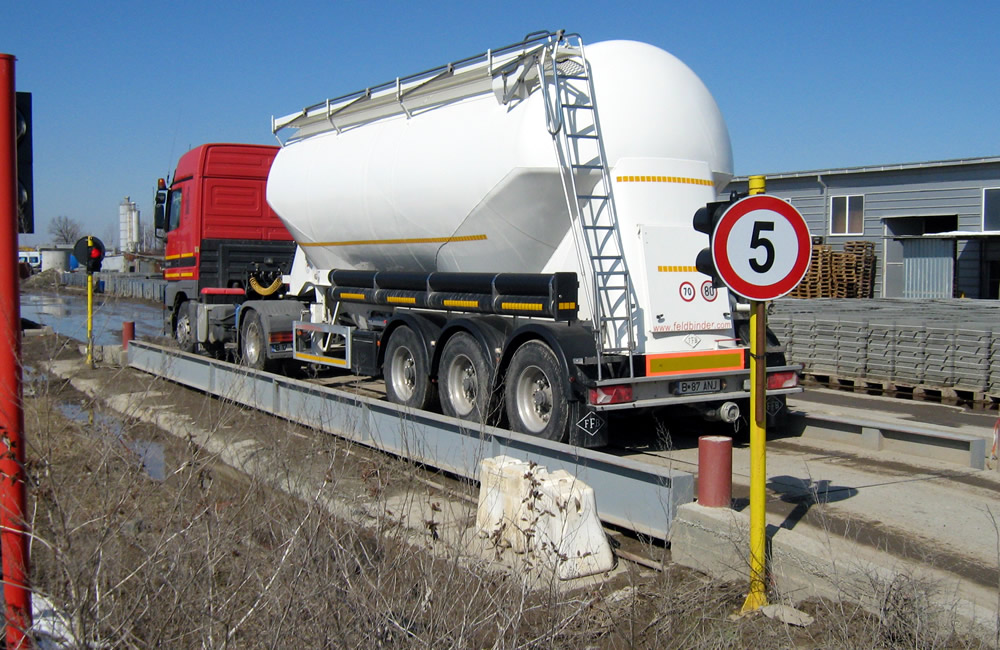

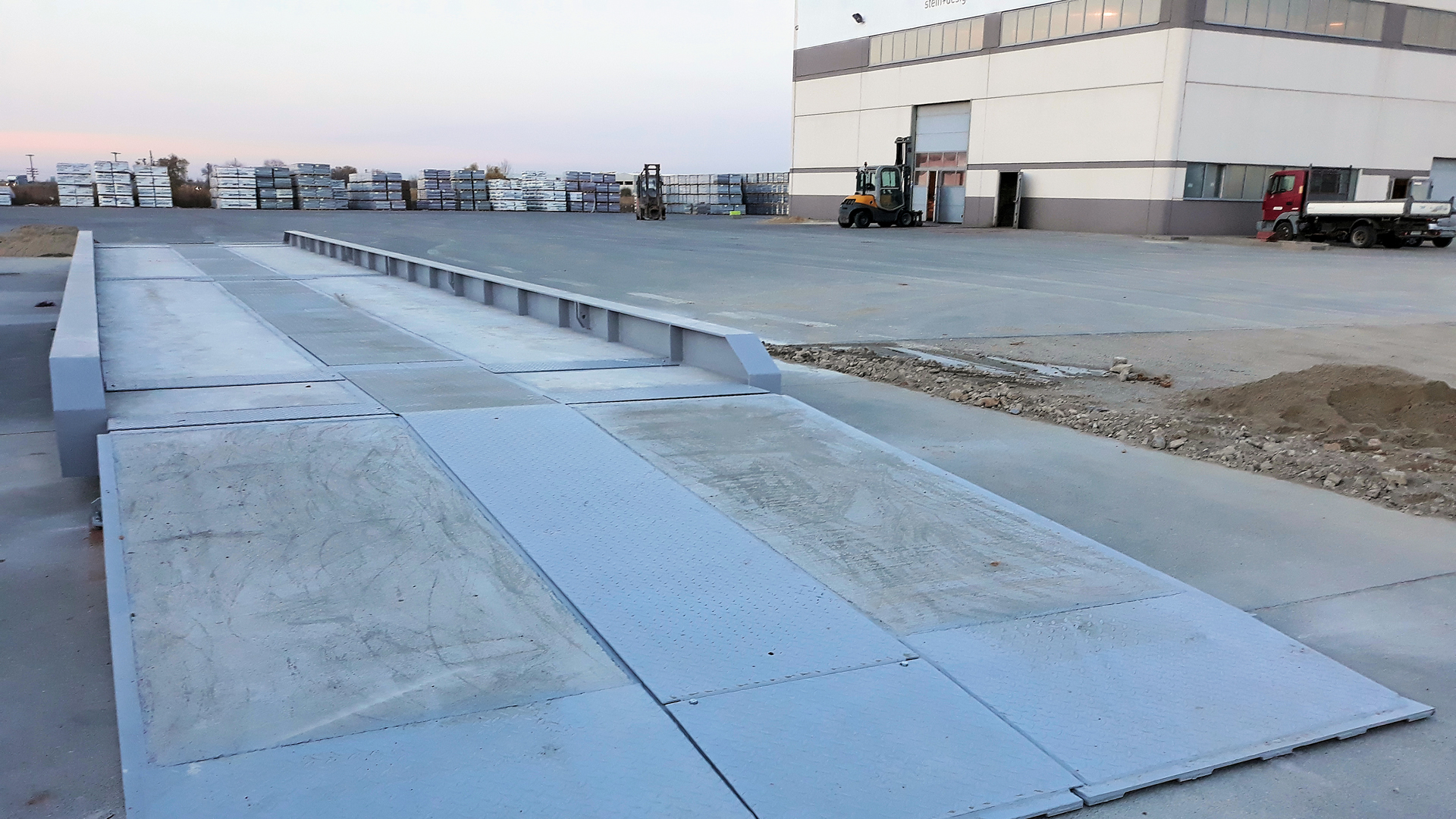

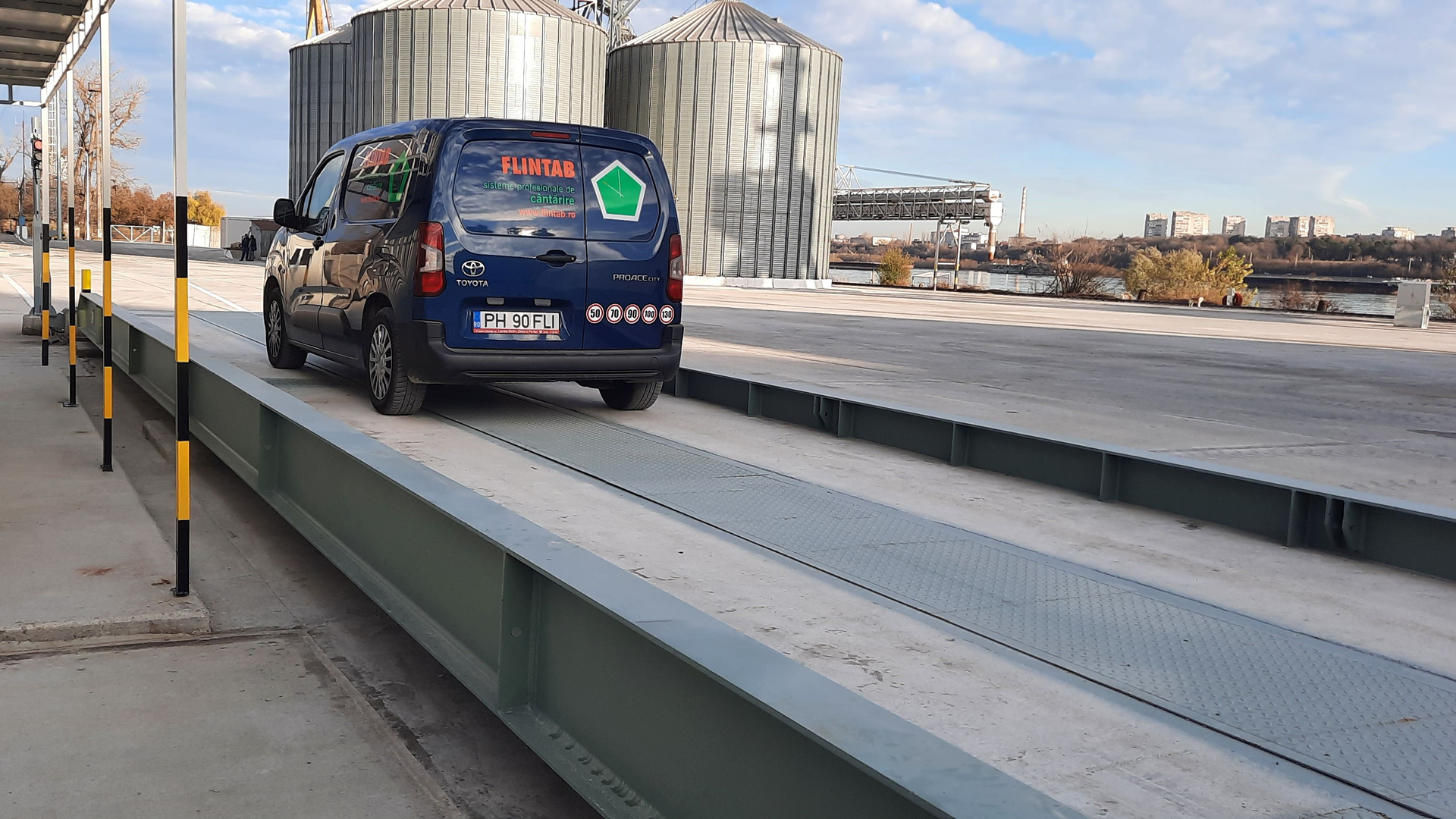

FOTOGRAFII
