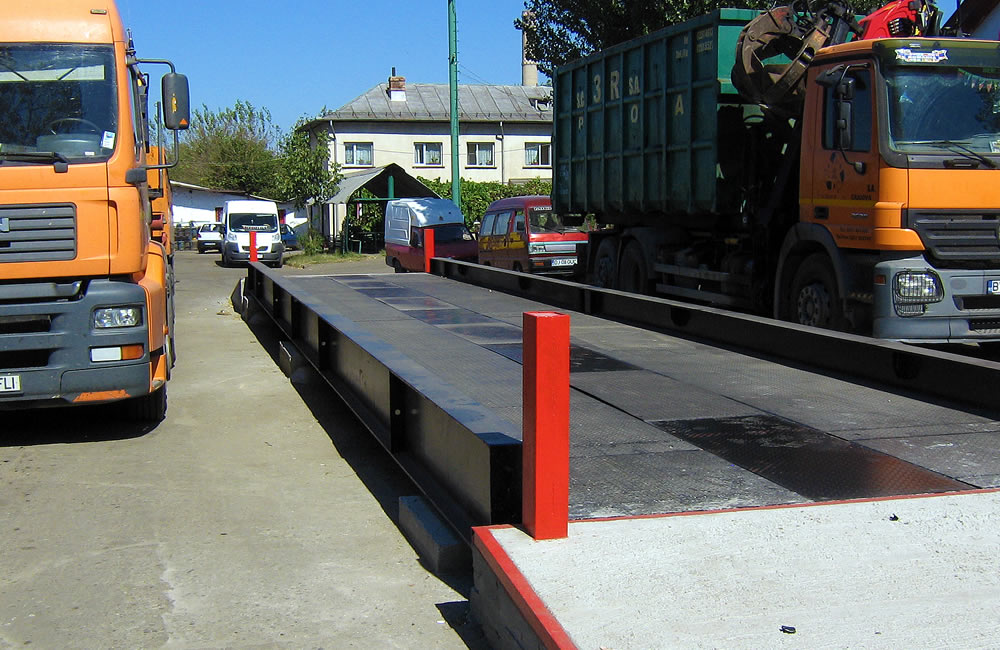

Cântar rutier FAST

METALIC

HEAVY DUTY

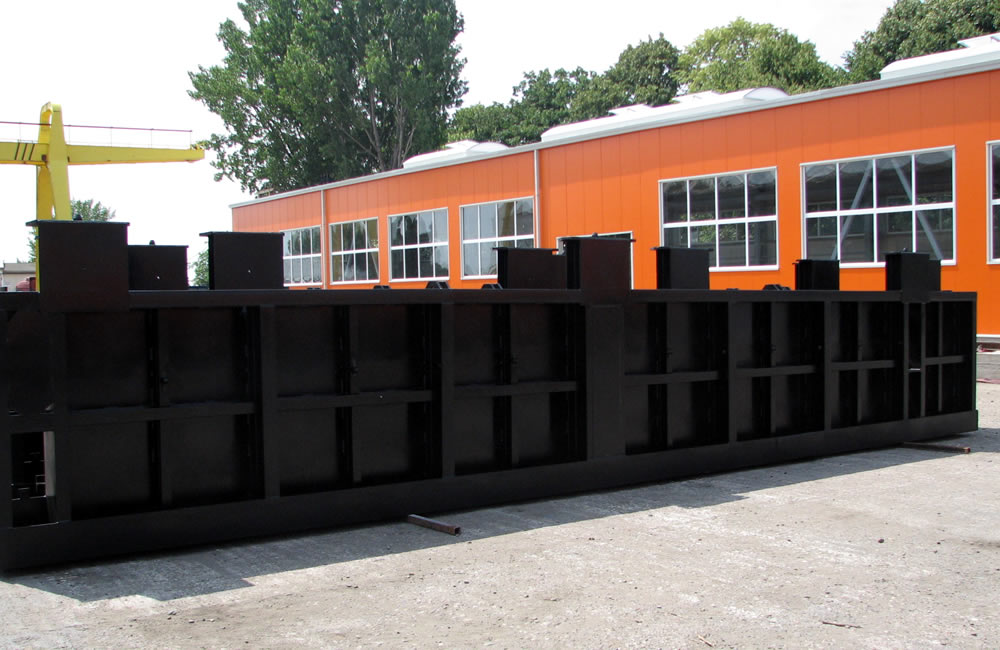

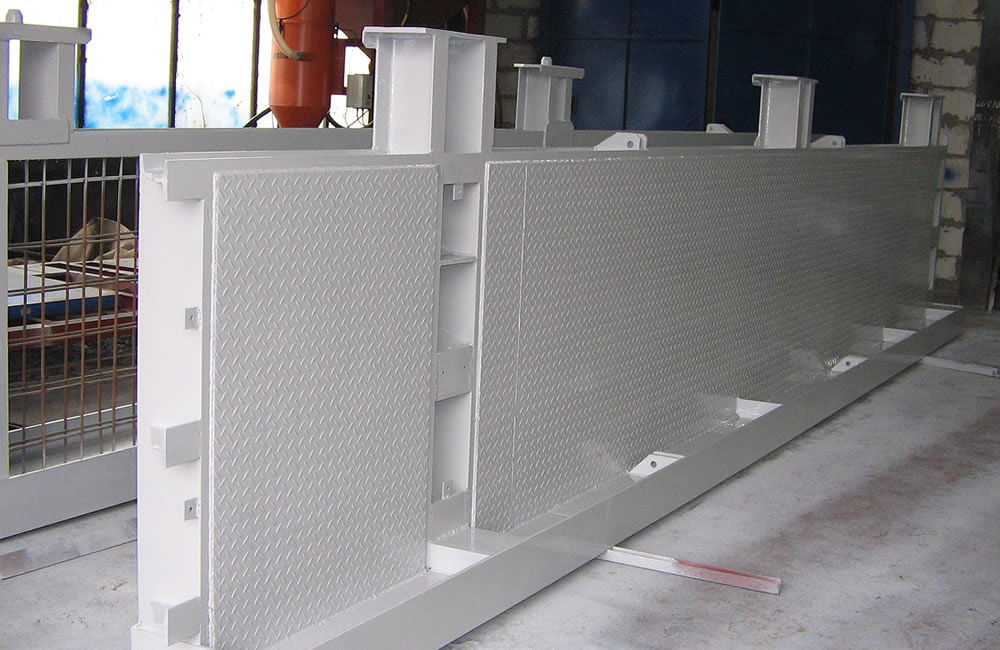

Structură sudată cu grinzi laterale înalte, flanșată longitudinal și transversal. Cale de rulare din tablă striată grosime 8mm. Înăltime platformă 24cm. Capace necarosabile pe mijloc.

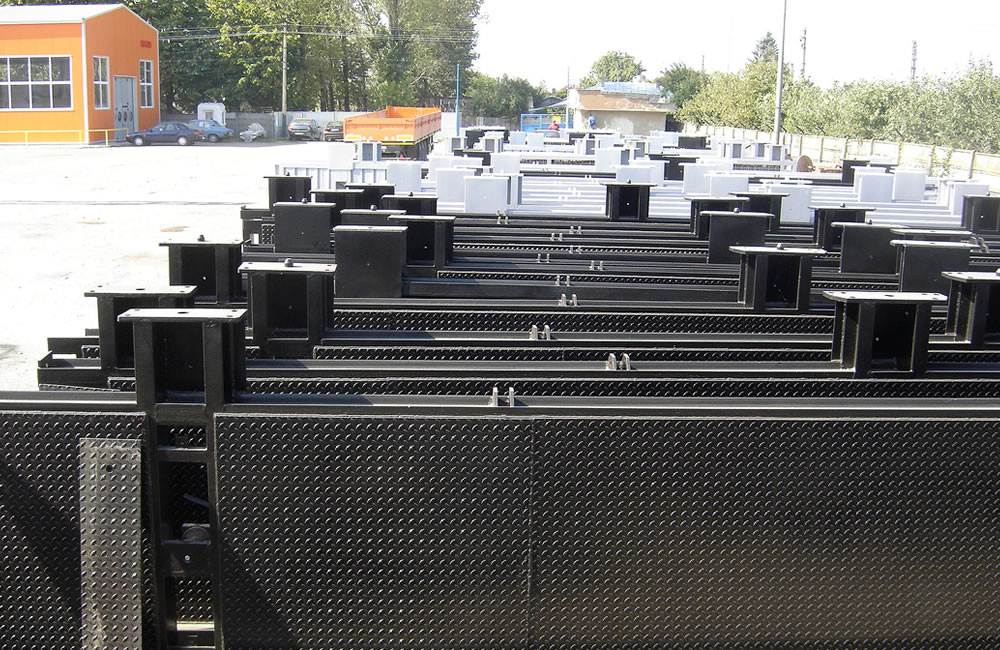

4 module
6 celule de cântărire

*Optional: 9, 10, 12, 14, 20, 22, 24m / Lătimea activă standard: 3m

Calitătile remarcabile ale unei constructii complet metalice, robustă și suplă, H=24cm
Grinzi laterale înalte;
Model “de top”;

LUNGIME	16m	18m
PLATFORMĂ	METAL
CAPACITATE [t]	60	60
CLC [k]	75	75
SĂGEATĂ F [mm]	1:750	1:710
INĂLTIME H [cm]	24	24

CONSUMURI	16m	18m
METAL [t]	9,6	11,0
BETON PREFABRICAT [mc]	-	-
BETON TURNAT ON-SITE [mc]	-	-

CLC
Concentrated Load Capacity
75K

SF
Factor de sigurantă (Safety Factor)
≥2

FEA
FEA (Finite Element Analysis)

f
Săgeata platformei sub sarcina maximă
1:750

H
Înăltimea platformei
24cm

Structura de rezistentă este considerată cea mai bună structură suport de grinzi “I” (extended steel I-beams), design recomandat ca fiind “the best practice” de cele mai competente autorităti internationale în domeniile transporturilor și a constructiilor de drumuri și poduri (cântarul rutier fiind asimilat cu o structură-pod). De asemenea, design-ul platformei FLINTAB exclude spatii închise în care umiditatea excesivă poate initia procese de coroziune dinăuntru spre exterior.

Înăltimea deck-ului este de numai 24cm și garda la sol de maxim 10cm. Structura metalică este cu cel putin 20% mai grea decât a oricărui alt cântar competitor, cu efect direct asupra unei săgeti real măsurate mai bună de 1:700. Orice altă structură suport, folosită de multi alti producători, pentru diminuarea cantitătii de metal a platformei, implicit a pretului, conduce imediat la două efecte negative:

O înăltime mare a deck-ului (aproape dublă!) cu efect direct asupra lungimii mari a rampelor: costuri mari de constructie / volum mare de beton și risipă de spatiu;
Indirect, lipsa grinzilor înalte laterale, care asigură o protectie totală împotriva derapării camionului în lateral de la o înăltime de aproximativ 50cm.

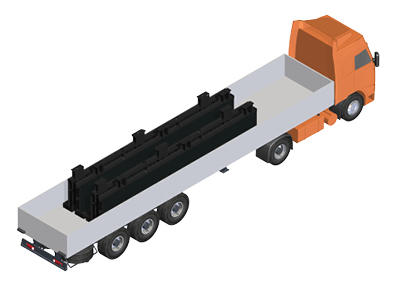

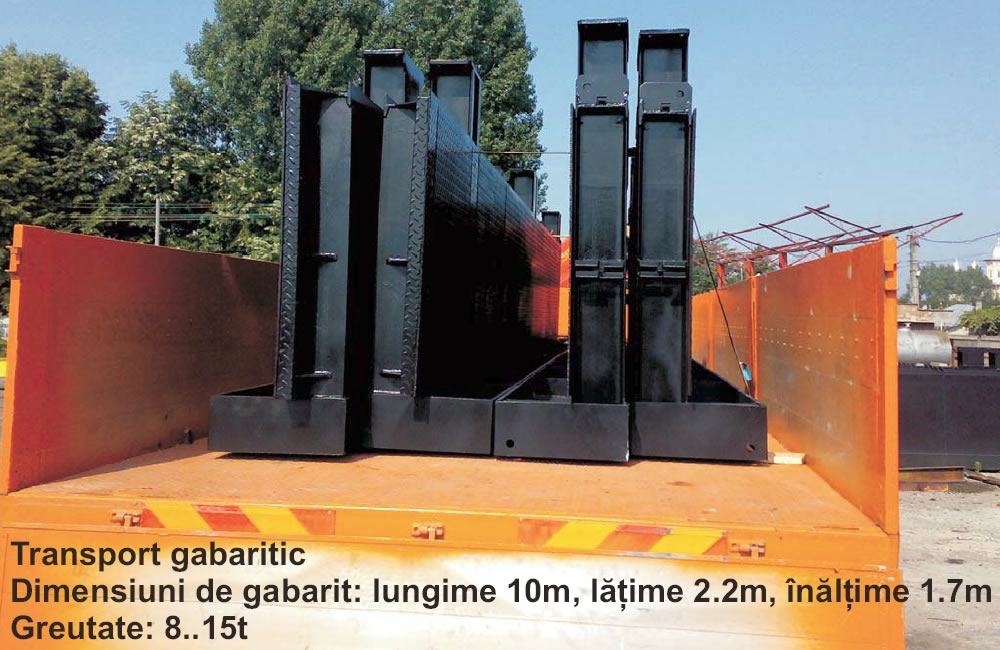

TRANSPORT GABARITIC
GREUTATE PLATFORMĂ:
16m: 9,6t
18m: 11,0t

INSTALARE RAPIDĂ ON-SITE

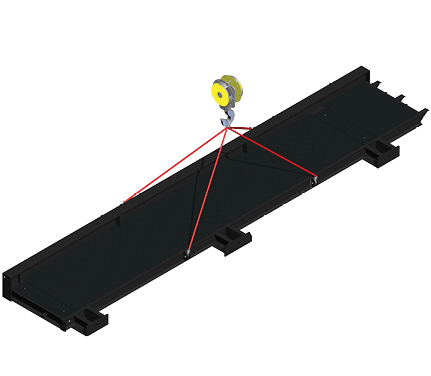

GREUTATE MODUL:
16m: 2,4t 18m: 2,8t

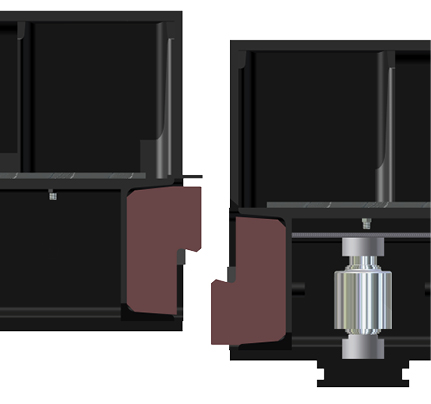

PRINCIPIU DE CONECTARE ÎNTRE MODULE

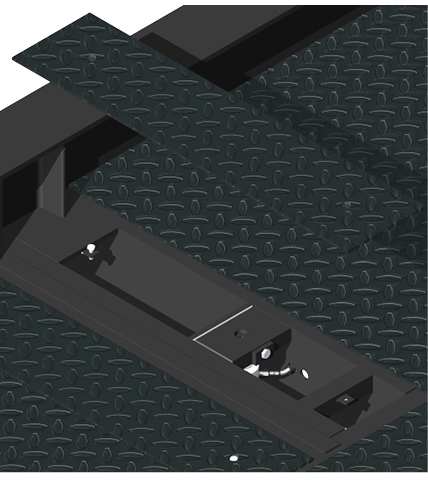

ACCES DE DEASUPRA PLATFORMEI

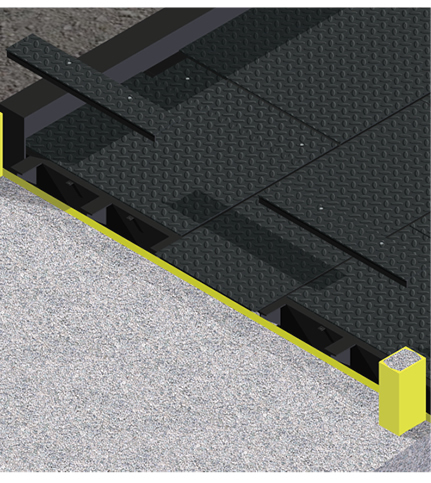

CAPACE PENTRU CURĂTARE

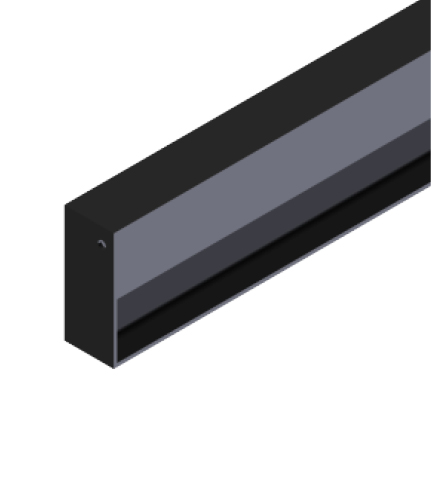

GRINZI LATERALE ÎNALTE
ÎNĂLTIME GRINDĂ:

16m: 450mm
18m: 500mm

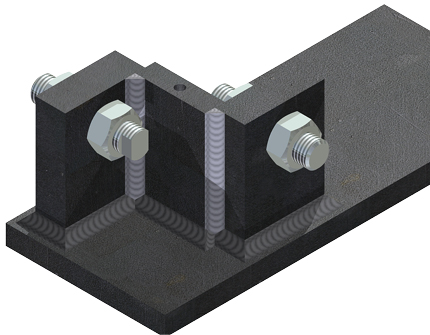

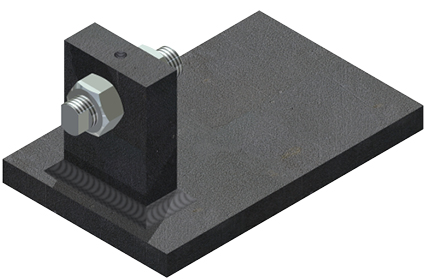

SISTEM DE LIMITARE
Longitudinal si transversal

PROTECTIE ANTICOROZIVĂ
Sablare si vopsire cu 2 straturi de grund si 2 vopsea ACRILIN 3

Sablare cu grit cu instalatie GRACO în cabină special amenajată
Vopsire cu instalatie airless, se ajunge la grosime strat final minim 120 microni
2 straturi de grund cu grosime finală de minim 60 microni, anticoroziv pe bază de rășină epoxidică și poliaminoamidică, aditivi și solventi organici.
2 straturi de vopsea ACRILIN E, cu grosime finală de minim 60 microni

CABLURI

Protectie împotriva lovirilor accidentale, strivirii, rozătoarelor, numeroaselor cicluri de înghet-dezghet.

CELULE ȘI CUTIE DE CONEXIUNI

Protectie împotriva vandalismului și accesului neautorizat.

ALEGERE LOC INSTALARE

Toate autovehiculele sau ansamblurile de vehicule întorc într-o coroană circulară cu o rază exterioară de 12.5m și o rază interioară de 5.3m.

INSTALARE FIXĂ SAU RELOCABILĂ?

Este răspunsul la durata de timp în care cântarul rutier trebuie să functioneze în locul de instalare ales: fixă înseamnă ani sau zeci de ani, relocabilă înseamnă luni sau zeci de luni.

CAPACITATE MAXIMĂ 60 sau 80t?

60t pentru CLC=75K

80t pentru CLC=85K

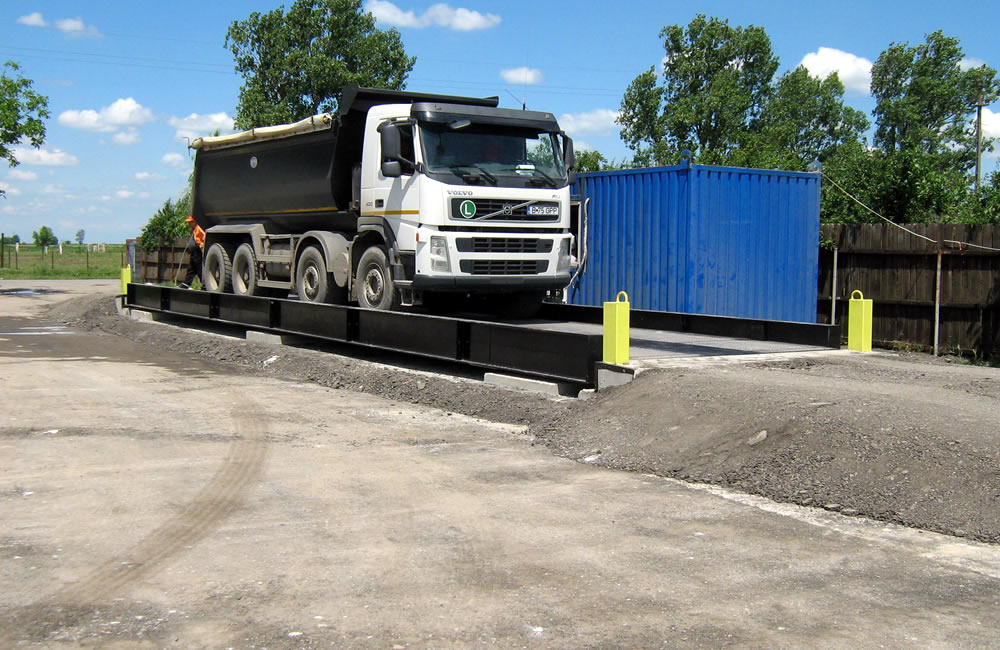

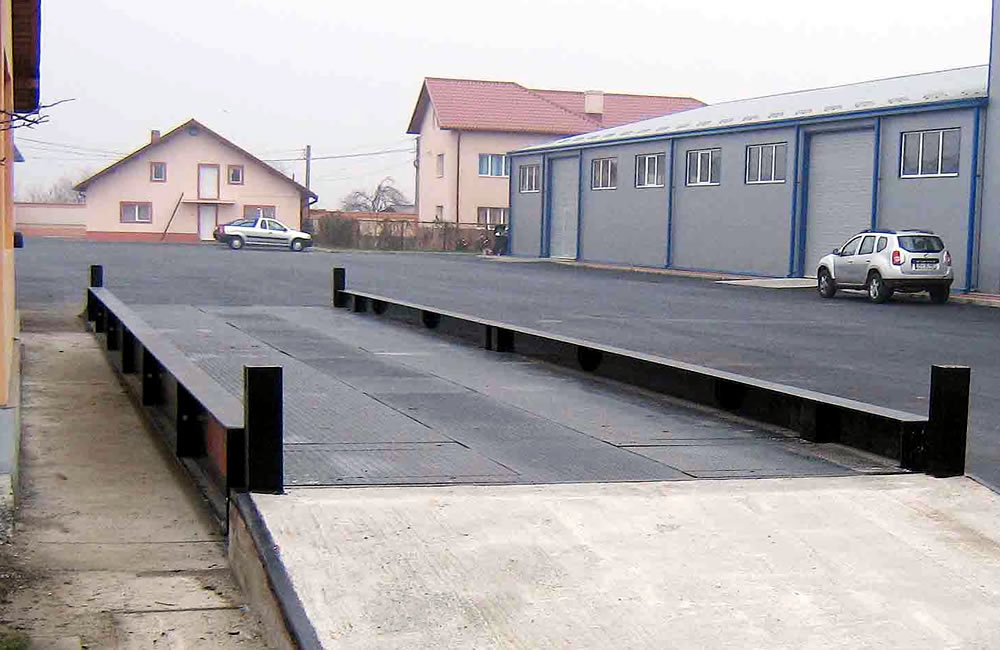

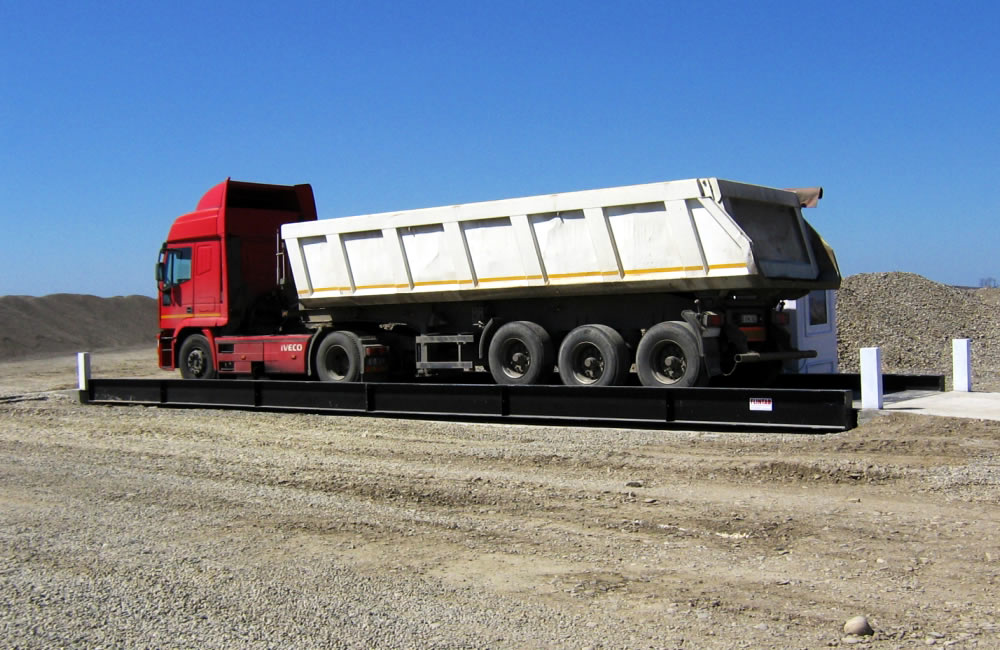

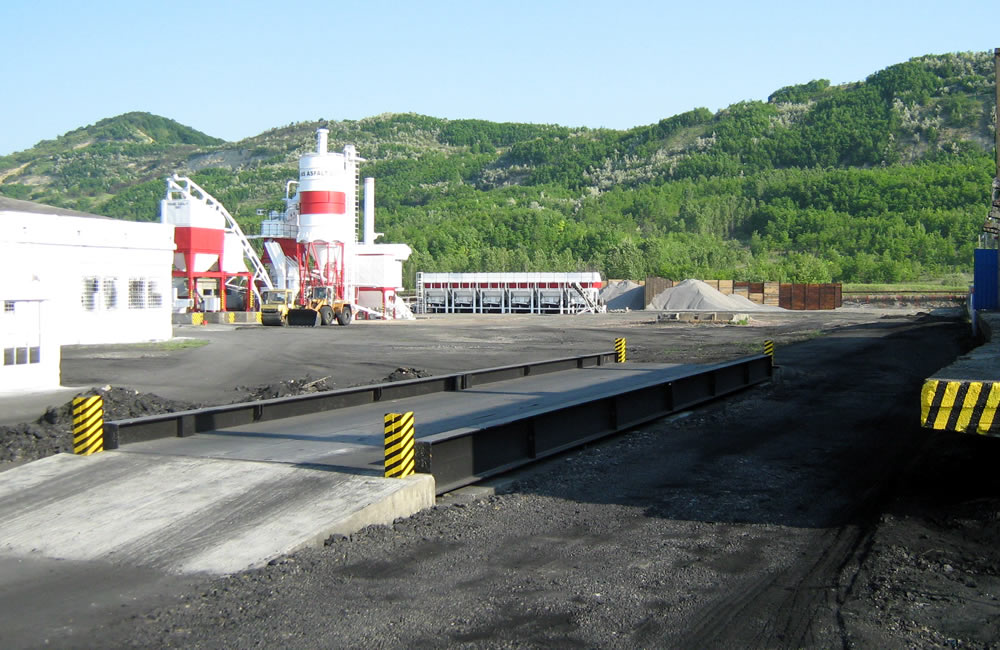

INSTALARE SUPRATERANĂ

fundatie simplă, costuri mai mici
inspectie doar de jur împrejurul platformei
curătare rapidă și ușoară, cu furtun de apă sub presiune, din lateral
reparatii mult mai simple: interventie de pe platformă
rampele ocupă spatiu suplimentar

LUNGIME PLATFORMĂ

16m pentru vehicule articulate: distanta maximă între osiile extreme este de 13m
18m pentru trenuri rutiere: distanta maximă între osiile extreme este de 15.5m (diferenta o reprezintă spatiul de manevră)

Fundatiile cântarelor rutiere FLINTAB sunt proiectate pentru orice teren de fundare sănătos, cu presiuni conventionale p≥250KPa. Optional, proiectele pot fi avizate MLPAT-DCEP.

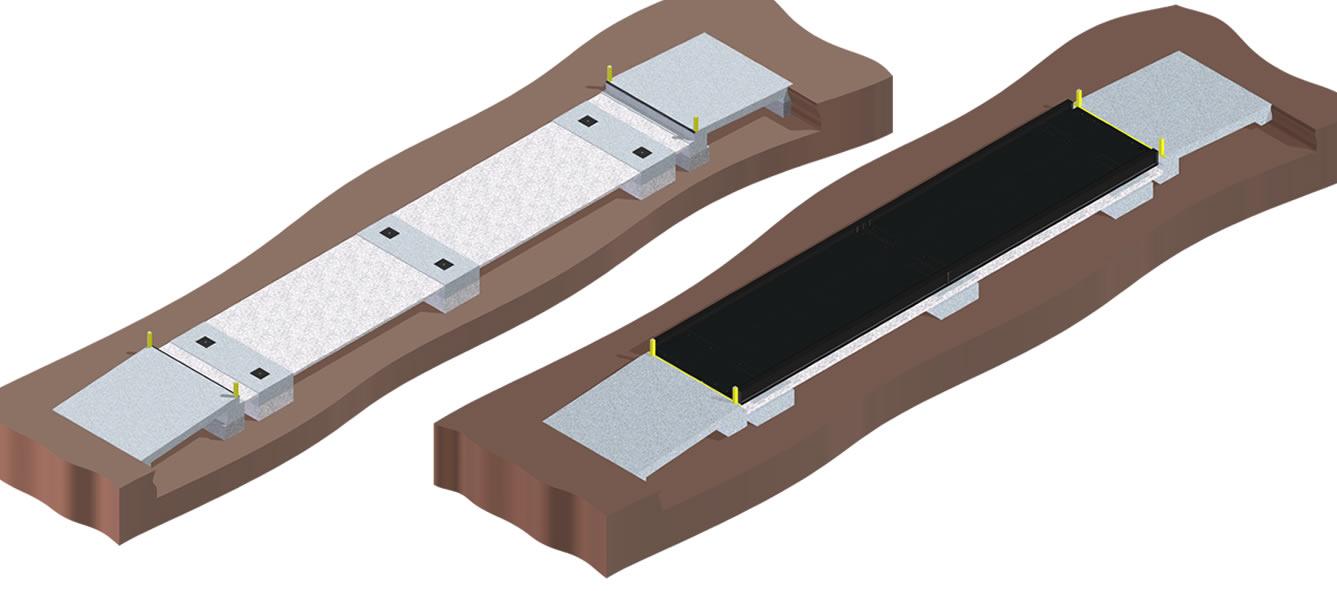

FUNDATIE POS - Poured on site
TEREN NEAMENAJAT, DRUM PIETRUIT SAU BALASTAT

Trei pile din beton armat monolit cu elemente metalice înglobate în cele șase puncte de sprijin. Șapă turnată între pilele din beton. Rezemarea platformei de cântărire pe fundatie se face prin kit-uri speciale de montaj ale celulelor de cântărire. Rampe din beton.

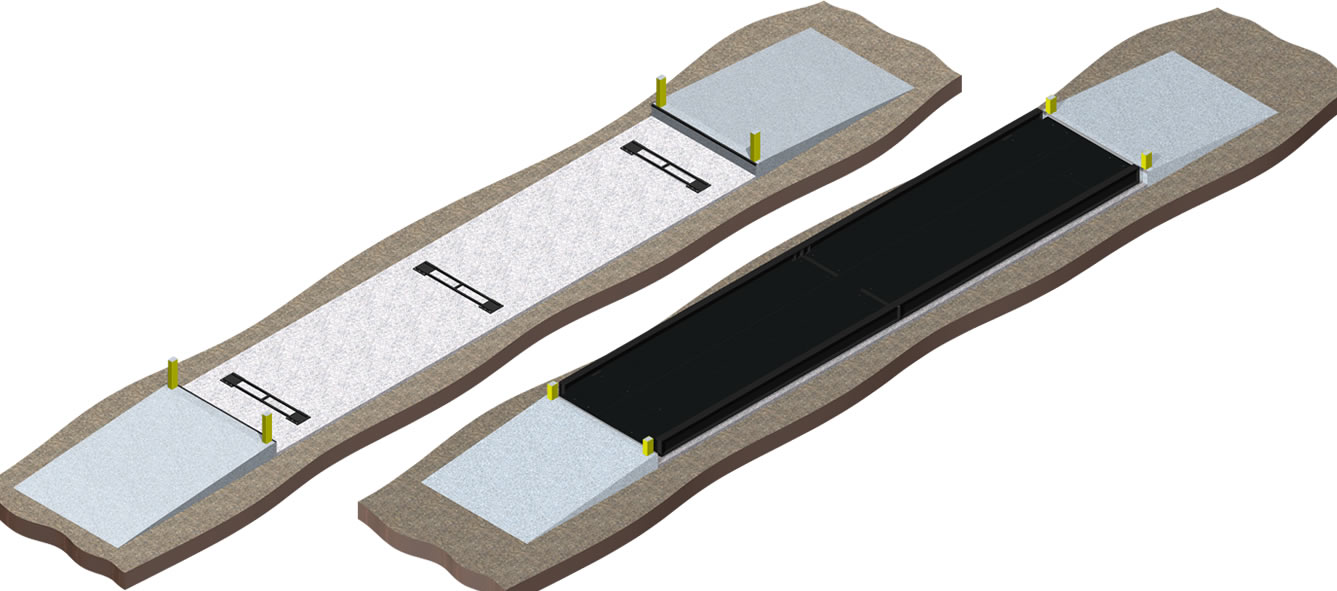

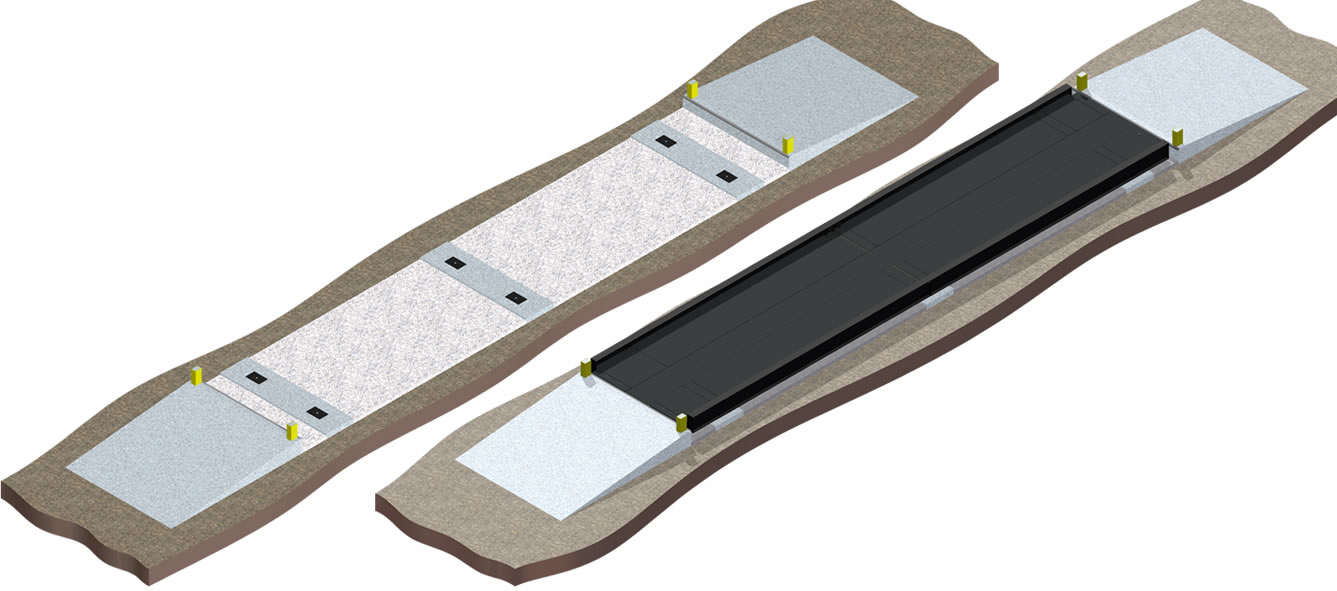

FUNDATIE PER - Poured on existing road
DRUM BETONAT SLAB, FISURAT SAU CU DENIVELĂRI

Placă din beton armat de grosime 10..20cm cu elemente metalice înglobate în cele șase puncte de sprijin. Rezemarea platformei de cântărire pe fundatie se face prin kit-uri speciale de montaj ale celulelor de cântărire. Rampe din beton.

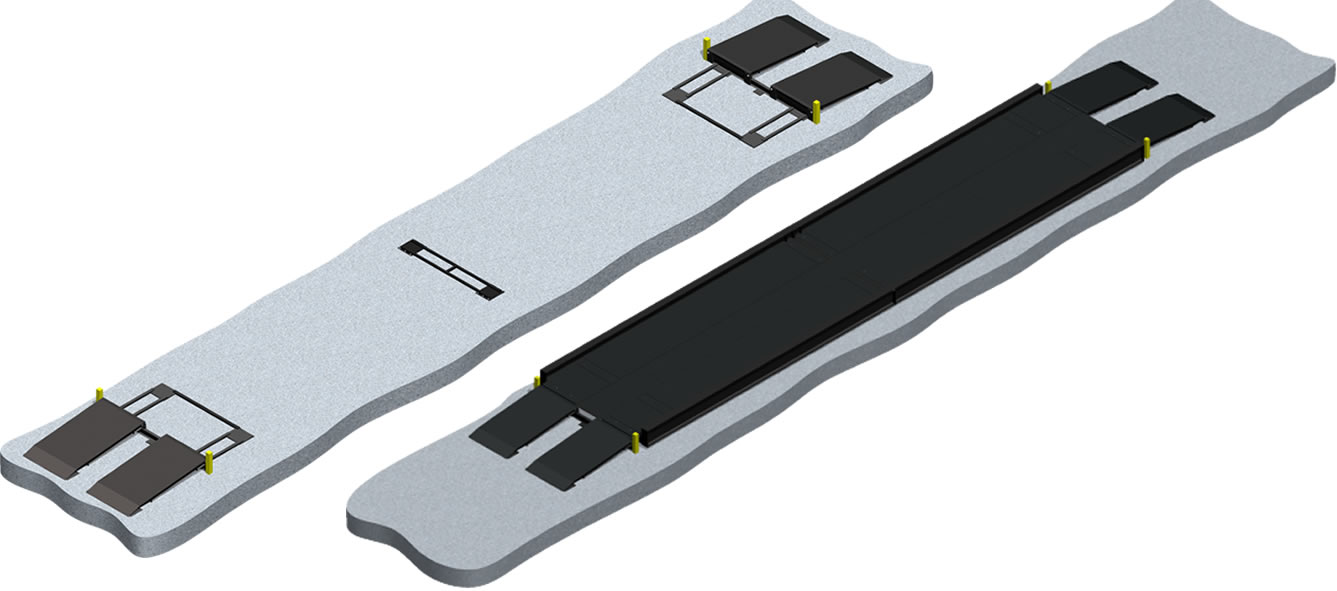

FUNDATIE P+DOR - Concrete plate + direct on road
DRUM BETONAT SLAB, FISURAT SAU CU DENIVELĂRI

Placă din beton armat de grosime minim 8cm. Pe această suprafată se instalează - prin prezoane M16 cu fixare chimică - elementele de sprijin ale kit-urilor speciale de montaj ale celulelor de cântărire. Rampe din beton sau metalice.

FUNDATIE DOR - Direct on road
DRUM SAU PLATFORMĂ BETONATĂ PLANĂ PENTRU TRAFIC GREU

Grosimea plăcii din beton > 25cm. Abaterile de la planeitate < 5mm. Pe această suprafată se instalează - prin prezoane M16 cu fixare chimică - elementele de sprijin ale kit-urilor speciale de montaj ale celulelor de cântărire. Rampe din prefabricate.

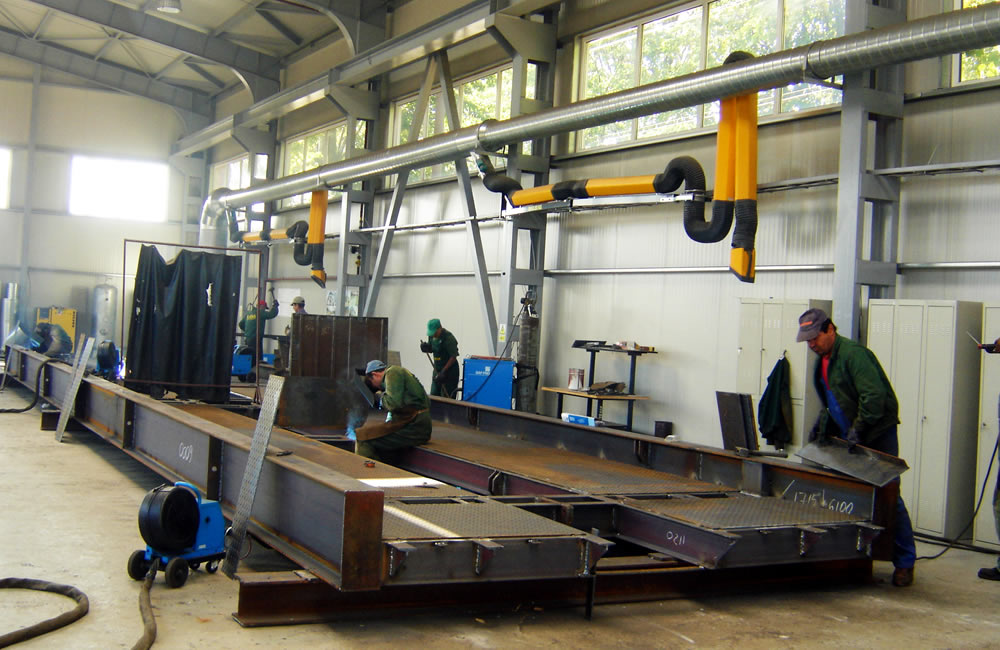

FLINTAB detine propria fabrică cu două hale moderne de productie, cu fabricatie atent executată și testată.

Fabrica FLINTAB, întinsă pe o suprafată de peste 14000mp, are două hale de productie însumând 2000mp și spatii de depozitare exterioare și interioare de 8000mp, dotate cu 6 instalatii de ridicat.

utilaje moderne de tăiere termică a semifabricatelor
aparate de debitare manuală și semiautomată cu oxigen și plasmă
ghilotine hidraulice și abkant
instalatie de roluire și îndreptare
mașină multifunctională pentru debitare, ștantare, decupare tablă și profile
fierăstrău automat pentru tăiere profile
instalatii de polizare cu bandă
mașină de tăiat și de îndoit otel beton
prelucrări metalice pe mașini unelte: mașini radiale de găurit, freze universale și strunguri cu comandă numerică
echipamente de sudură cu electrod învelit și de sudură cu sârmă de tip sinergic bazate pe tehnologie invertor
instalatie de sablare și instalatie de vopsire airless
